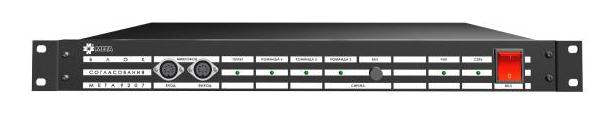

Блок согласования МЕТА 9207 предназначен для работы в составе аппаратуры систем оповещения. Блок позволяет переключать комплекс аппаратуры в режим общего оповещения как местными сигналами управления (кнопка управления тангенты и кнопка включения сигнала «СИРЕНА» на лицевой панели Блока согласования), либо - командами удаленных устройств (Пульта управления МЕТА 8510), блоков оповещения ГО и ЧС: команда «3» («ВНИМАНИЕ ВСЕМ»), команда «5» (включение трансляции), команда «6» (ОТБОЙ).
В качестве сигнала «ВНИМАНИЕ ВСЕМ» используется встроенный генератор сирены.
Блок согласования совместим с оборудованием фирм «JDM», «JEDIA» и «Inter M» и имеет для этого соответствующие разъемы.
Описание работы
Блок согласования имеет несколько управляемых входов для подключения внешних источников звукового сигнала:
· линейный симметричный вход «ЛИН.ВХОД» для подключения сигнала трансляции;
· микрофонный вход «МИКРОФОН/ВХОД» для подключения микрофона с кнопкой управления (тангенты);
· специальный вход «ПУЛЬТ» для подключения удаленного Пульта управления с микрофоном и кнопками включения микрофона и генератора сирены Блока согласования.
Блок имеет встроенный управляемый источник звукового сигнала (генератор сирены «ГЕН»).
Сигналы генератора сирены и приоритетного линейного входа имеют приоритет над сигналом ПУ при установке перемычки "ПРИОРИТЕТ ПУЛЬТА" на плате БС в положение "НИЗ". При установке перемычки в положение "ВЫС" приоритет присваивается сигналам входа "ПУЛЬТ". При включении источника сигнала с большим приоритетом происходит автоматическое подавление сигнала источника, имеющего низкий приоритет. Подавляемый сигнал автоматически восстанавливается при отключении приоритетного сигнала.
Установка перемычки "ПРИОРИТЕТ МИКРОФОНА" на плате БС в положение "ВЫС" присваивает тангенте высший приоритет. При установке перемычки в положение "НИЗ" - приоритет обратный.
Поступление сигнала любого источника сигнала на выход «ЛИН.ВЫХОД» Блока согласования сопровождается одновременным появлением того же сигнала, но с более низким уровнем, на контакте 2 разъема «МИКРОФОН/ВЫХОД», замыканием между собой контактов 3 и 4 разъема «МИКРОФОН/ВЫХОД», а так же - включением цепи однополярного коммутатора с диодной развязкой и токовой защитой, подключающего управляющее напряжение, подаваемое на контакт 25 разъема «УПРАВЛЕНИЕ.ОПОВЕЩЕНИЕМ/FIRE DETEKTOR OUT», к контактам 1-20 данного разъема.
