Шторы автоматические дымозащитные E-120

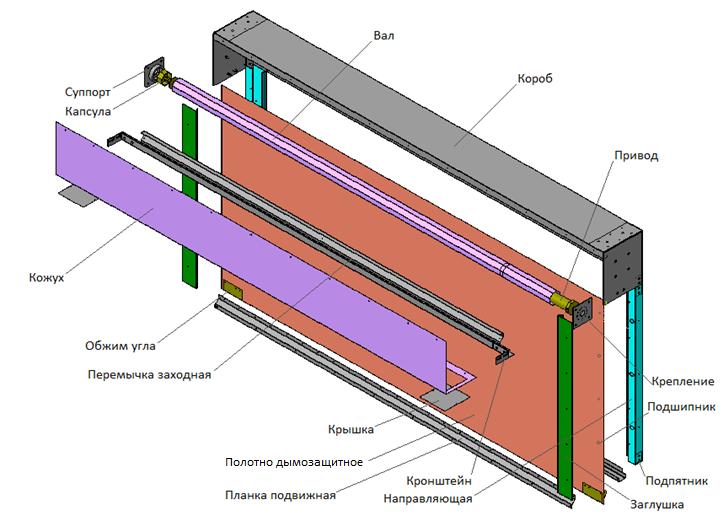

Дымозащитная штора состоит из металлического каркаса, представляющего собой короб с кожухом прямоугольного сечения, закрепленный на стене над проемом или в проеме и двух вертикальных направляющих, закрепленных по бокам от проема или в проеме.
Короб и кожух цельногнутые, изготовлены из стального листа толщиной S=1 мм. Профили вертикальных направляющих сделаны из металлического листа S=2 мм, а несущие части конструкции короба, из листа S=3 мм. Короб шторы при длине более 2,5 м является составным.
Для расчета нагрузки на несущую конструкцию стен необходимо знать следующие параметры: удельный вес короба в сборе, для короба 250х300 мм - 17,5 кг/м. п. и для короба 350х400 мм - 22,1 кг/м. п.
Внутри короба находится вал с внутривальным приводом и намотанным на него полотном шторы. Валы в конструкции штор используются стальные трех видов:
октогональные (восьмигранные) RT 70 c толщиной стенки 1,2 мм, RT 102 c толщиной стенки 2,5 мм и круглая труба с наружным диаметром 108 мм и толщиной стенки 4,0 мм. Удельный вес вала: октогонального RT 70 - 2,5 кг/м. п., RT 102 - 6,5 кг/м. п. а трубы 108х4,0 мм - 10,4 кг/м. п. Выбор вала зависит от ширины шторы и веса полотна вместе с подвижной планкой.
Для штор шириной более десяти метров могут использоваться многовальные конструкции с перехлёстом полотен 400мм, а также конструкции с системой поддержки вала. Приводы используются внутривальные фирмы SOMFY с напряжением питания 230 В и мощностью от 100 до 400 Вт. Максимальный потребляемый ток 2 А. Вес внутривальных приводов, в зависимости от модели, находится в пределах 1,6?5,0 кг.
К нижней части полотна прикреплена подвижная планка, которая нагружает полотно при опускании шторы и полностью ложится на пол в закрытом состоянии. Удельный вес подвижной планки равен 4,5 кг/м. п.
Короб снаружи закрыт кожухом, который предохраняет вал с полотном от внешних воздействий.
Металлоконструкция шторы может быть выполнена из оцинкованной, нержавеющей стали или окрашена порошковой краской в любой цвет согласно классификации RAL. Основным элементом дымозащитной шторы является полотно. Оно сшито из кремнеземной ткани со специальной пропиткой. Толщина полотна дымозащитной шторы составляет 1 мм, а его удельный вес 0,8
кг/м. кв. Кремнеземная ткань проходит предварительную термообработку для максимального уменьшения ее термоусадки в случае возникновения пожара.
Полотно сшито кремнеземной нитью, имеющей ту же термостойкость, что и сама ткань (11000 С)
В повседневной жизни полотно преграды намотано на вал. При поступлении сигнала от автоматической пожарной сигнализации или от извещателей различных типов на блок (модуль) управления полотно опускается за счёт веса подвижной планки.
Минимальная скорость опускания полотна шторы - 0,08 м/сек. Подъём полотна в верхнее положение при получении сигнала осуществляется приводом 230 V, который может размещаться как с правой, так и с левой стороны преграды.
При отключении напряжения питание обеспечивается от резервного источника питания. Рекомендуется производить проверку штор с периодичностью не более одного раза в 3 месяца с привлечением специалиста сервисной службы.
Гарантийный срок эксплуатации штор при проведении периодического технического обслуживания подготовленными специалистами - 12 месяцев после проведения монтажа и пуско-наладочных работ.
