Окрасочно-сушильная камера с кабиной 6.9х4х2.7 м на мет. основании, тепловентиляционный агрегат производительностью до 20000 м?/час, диз. горелка тепл. мощн. до 200 Мкал/час; полн. решетч. пол с макс. нагрузкой 500 кг/колесо, мощность освещения 1472 Вт, расход топлива 17 л на цикл, макс. температура в кабине 80?С
Окрасочно-сушильная камера с тепло-вентиляционным агрегатом производительностью до 20000 м? воздуха в час и дизельной горелкой Riello тепловой мощностью до 200000 ккал/час. Камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать легковые автомобили любого класса.

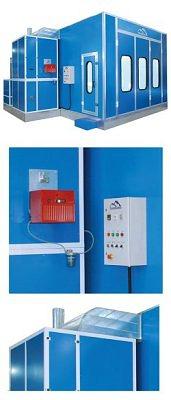

Кабина: Окрасочно-сушильная камера оснащена кабиной современного внешнего вида с конструкцией из окрашенных стеновых панелей с тепло- и звукоизоляцией. Кабина оснащается трех-створчатыми въездными воротами и сервисной дверью.
Агрегат: Тепловой агрегат с левосторонним (мод. L) или правосторонним (мод. R) расположением оснащен тремя двигателями. Два из них приводят в движение два приточных вентилятора прямого привода типа «беличье колесо». Третий двигатель располагается за фильтром окончательной очистки и приводит в движение вытяжной вентилятор. Такая компоновка способствует повышению долговечности вытяжного вентилятора, поскольку на него не попадают частицы окрасочного тумана.
Агрегат обеспечивает работу камеры как в режиме нанесения окрасочных материалов при максимальном воздухообмене, так и в режиме сушки, когда обеспечивается циркуляция нагретого воздуха по замкнутому контуру. Тепловой агрегат может располагаться как по правой, так и по левой стороне кабины.
Основание и полы: Окрасочная камера поставляется с металлическим полнорешетчатым основанием высотой 300 мм. При желании основание может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.
Пульт управления:
Камера имеет в своем составе электрический пульт управления, который полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельной горелки. Пульт управления оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Освещение: Камера оснащена мощным комбинированным верхним и нижним горизонтальным освещением. Светильники верхнего яруса располагаются под углом 45°, что в совокупности со светильниками нижнего яруса обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
Фильтры: Окрасочная камера в стандартной комплектации оснащается: входным и выходным карманчатыми фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Карманчатые фильтры устанавливаются на легкосъемных металлических рамках для удобства замены.
Стандартная комплектация: - лево- (мод. L) или правосторонний (мод. R) тепловентиляционный агрегат с двумя приточными и одним вытяжным вентилятором;
- теплообменник из нержавеющей стали;
- дизельная горелка Riello;
- решетчатое металлическое основание;
- 2 въездные аппарели;
- 8 верхних светильников по 4 лампы = 32 шт.;
- 8 нижних светильников по 2 лампы = 16 шт.;
- пульт управления;
- комплект фильтров.
Технические характеристики: Габариты: - кабины (ГхШхВ), мм 6900х4000х2700
- наружные (ГхШхВ), мм 7000х5500х3500
- трехстворчатой двери (ШхВ), мм 3000х2650
- двери для персонала (ШхВ), мм 800х2000
Тепловентиляционный агрегат: - мощность двигателей притока, кВт 2х3.0
- мощность двигателя вытяжки, кВт 1х4.0
- тепловая мощность горелки, ккал/час до 200000
- воздухообмен в режиме окраски, м?/час до 20000
- макс. расход дизельного топлива, л/цикл 17
- температура в режиме сушки, °С 60-80
Требования к электросети: Общая потребляемая мощность, кВт 12
Электропитание, В/Гц 3фx380-400/50
Другие характеристики: Мощность ламп освещения, Вт 32х36 + 16х20 = 1472
Длина въездных аппарелей, мм 2000
Грузоподъемность пола, кг/колесо 500 кг/колесо (0.2х0.2м)
Толщина стеновых панелей, мм 50
