Покрасочная камера с двумя моторами: 7.5 кВт (приток) и 3 кВт (вытяжка), воздухообменом 20700 куб.м/час, габаритами кабины: 7х4х2.8 м, дизельным тепловым генератором мощностью 220 кВт, трехрядным решетчатым полом с максимальной нагрузкой 800 кг/колесо, верхнее освещение 928 Вт (Монтаж 2205 euro)
Покрасочная камера с двумя моторами: 7.5 кВт (приток) и 3 кВт (вытяжка), воздухообменом 20700 куб.м/час, габаритами кабины: 7х4х2.8 м, дизельным тепловым генератором мощностью 220 кВт, трехрядным решетчатым полом с максимальной нагрузкой 800 кг/колесо, верхнее освещение 928 Вт

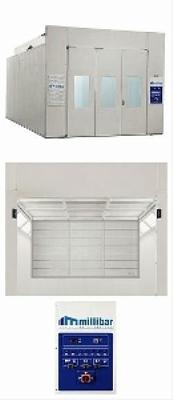

Двухмоторная покрасочная камера с раздельным исполнением агрегатов.
Агрегаты/теплообменники: Теплообменники с камерой сгорания из специальной жаропрочной стали имеют 4-ходовую конструкцию, благодаря которой нагреваемый воздух 4 раза проходит камеру сгорания, что обеспечивает высокую эффективность теплообмена.
В качестве оборудования для нагрева воздуха используются горелки на дизельном топливе или газе (природном). Одной из последних инноваций в этой сфере является применение технологии "AIR BLUE" - прямой нагрев воздуха при помощи газовых горелок. Применение такого способа теплопередачи позволяет значительно сократить расход энергоресурсов за счет более быстрого нагрева воздуха факелом горящего газа, а также сократить время выхода окрасочной камеры на требуемые температурные режимы.
Вентилятор: Вентилятор блока подготовки типа "беличье колесо" обеспечивает поток воздуха, равный 24500 куб.м/час при напоре 400 Па, что достаточно для высококачественной окраски.
Осевой вентилятор блока вытяжки с загнутыми вперед лопастями, двигателем прямого пуска и приводным клиновидным ремнем.
Двигатели вентиляторов защищены от перегрузки.
Автоматический пульт управления "EASY CONTROL" Электрическая панель управления встроена в переднюю стенку камеры, содержит все электрические устройства контроля, управления и защиты системы. Пульт изготовлен в соответствии с правилами безопасности при работе с низким напряжением 73/23/СЕЕ и директивой об электромагнитной совместимости 89/336СУУ (92/31/СЕЕ).
Устройства безопасности: Устройство безопасности включает ручную установку верхней границы термоконтроллера, который автоматически отключает горелку при перегреве воздуха.
Стеновые панели, ворота, сервисные двери: Трехстворчатая дверь с рычагом и блокировочными штырями. Правая створка выполняет функцию сервисной дверцы и дверцы безопасности с пружинным запором. Двойные оцинкованные стеновые панели окрашены в белый цвет внутри и снаружи; покрыты термо- и шумоизолирующим стекловолокном; 3 окна с многослойными защитными стеклами.
Другие особенности покрасочной камеры Millibar: • Наличие режима рециркуляции воздуха (частичного воздухообмена), при котором в каждом из циклов сушки поддерживаются наилучшие параметры воздухообмена и постоянная температура по всей площади автомобиля.
• Равномерное и сильное освещение кабины камеры, исключающее "слепящий эффект". Возможна установка углового освещения и дополнительного количества ламп освещения.
• Продуманная конструкция фильтров обеспечивает максимальную эффективность, простое обслуживание и замену.
• Соединение стеновых панелей кабины по принципу "шип-паз" обеспечивает полную герметичность камеры и превосходный внешний вид.
• Установка как на бетонном, так и на металлическом основании.
Стандартная комплектация: - кабина камеры с внутренними габаритами: 7000х4000х2800 мм;
- решетчатый пол: 3 ряда оцинкованных решеток: 2.34x5м, макс. нагрузка на колесо 800 кг;
- опорная конструкция пола;
- основные ворота: трехстворчатые, с остеклением;
- дневное освещение IRC 85, верхнее освещение: 8 светильников по периметру, под углом 45°;
- теплообменник мощностью 220 кВт и одноступенчатая дизельная горелка RIELLO;
- вентилятор "беличье колесо";
- автоматический пульт управления "Easy Control";
- жидкостной манометр избыточного давления;
- стеновые панели с утеплением на основе мягкого и негорючего материала с функциями тепловой и акустической защиты;
- комплект потолочных (стандарт EUROVENT, класс EU5), напольных фильтров и фильтров агрегатного блока;
- полочка для инструментов:
- верхняя подвижная штанга;
- переходной вентиляционный конус под блок вытяжки.
Технические характеристики: Габариты кабины (Д х Ш х В), мм 7000 х 4000 х 2800
Мощность электродвигателей (3ф., 380В), кВт 7.5 (приток) + 3 (вытяжка)
Мощность теплового генератора, кВт 220 (дизель)
Максимальное потребление дизельного топлива (1.5 °E), кг/час 13.5
Толщина стеновой панели, мм 40
Мощность освещения (верхнее), Вт 16х58 = 928
Производительность вентилятора, при начальном перепаде давлении 560 Па, куб.м/час 20700
Режим окраски/сушки полный воздухообмен/рециркуляция с частичным забором воздуха
Температура в режиме сушки, °С 62
Мин. температура атмосферного воздуха в режиме окраски (в кабине +23 °С), °С 0
