Насос предназначен для перекачивания:
гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…11 с фекалиями, с песком, шлаком и др.);
бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки
стоков;
навоза (фекалий) по трубопроводу в прифермские навозохранилища или для перекачки в транспортные средства с одновременным измельчением крупных фракций навоза и перемешиванием в навозоприемнике.
Характеристика перекачиваемой среды:
плотность гидросмеси, до 1200 кг/куб. м.
Температура, от 5 до 50 С
содержание твердых частиц, не более 14 %
max величина твердых частиц, не более 2 мм
Характеристики перекачиваемого навоза:
влажность навоза (содержание соломистых включений и остатков кормов длиной не более 20см и толщиной не более 2 см должно быть менее 10% объема) 86-99 ед
размер включений после измельчения не более 15мм
Схема
1 — рукав
2 — рама поворотная
3 — рама подвижная
4 — опора
5 — насосная часть
6 — ящик управления
Краткое описание конструкции

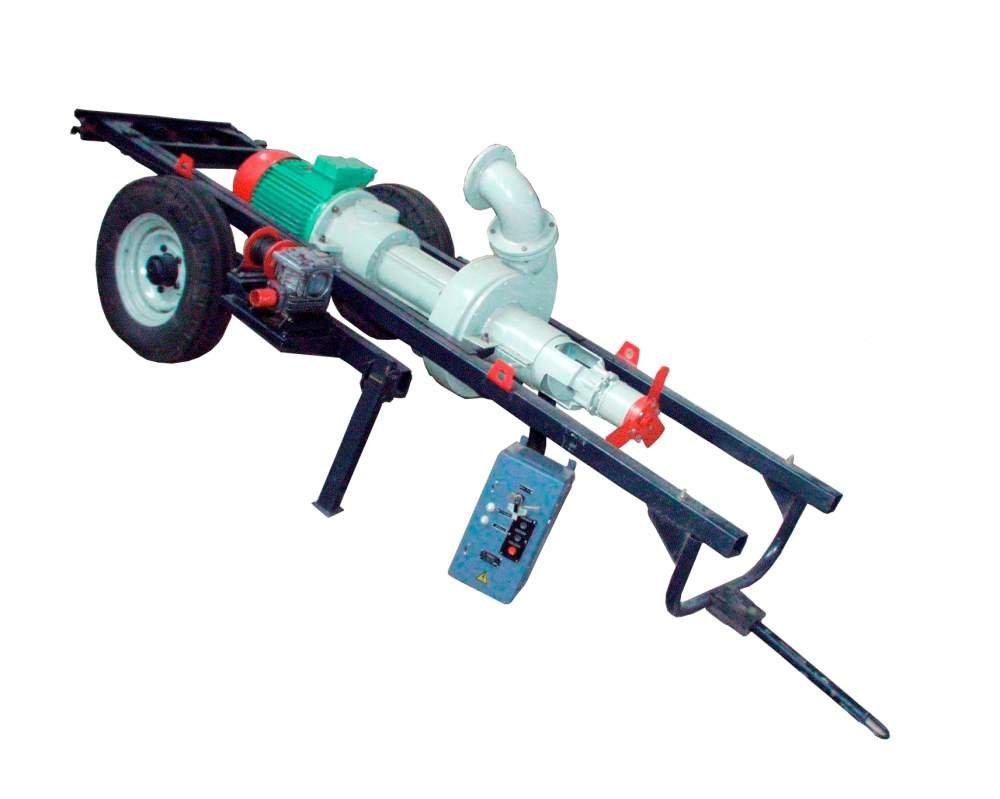

Насос НЖН-200А-1 - центробежный, одноступенчатый с рабочим колесом полуоткрытого типа, с приводом от электродвигателя. Рабочие органы изготовлены из серого чугуна. Измельчающее устройство - двухступенчатое ножевого типа. Способ перемешивания - механический (винтом). Насос комплектуется лебедкой для поднятия и опускания в приемник. Насос эксплуатируется в стационарном положении (вертикальном или наклонном) после монтажа над приемником. Управление насосом осуществляется с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор увеличиваются на 5-10%. Насос НЖН-200А-1 изготавливается в двух модификациях:
- стационарное исполнение - на раме, на салазках
- передвижное, на пневматическом ходу
Техническая характеристика НЖН-200А
НЖН-200А
1. Тип насоса Центробежный с измельчителем, шнековым питанием и лопастной мешалкой
2. Максимальная подача при влажности 98 % кг/сек (т/час) 82,3 (300)
3. Напор, максимальный кПа (м. вод. ст), не менее 196 (20)
4. Максимальная глубина выгрузки, м
- без удлинителя;3
- с удлинителем;5
5. Характеристики рабочих органов, мм, не более
- диаметр центробежного колеса,400
- диаметр шнека,200 -1,4
- шаг шнека 160 -4
6. Габаритные размеры в транспортном положении, мм, не более 4150
- длина 4800
- ширина,1300
- высота,300
- высота дорожного просвета 960
7. Частота вращения, 1000 об/ мин
