Насос предназначен для перекачивания:
гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…11 с фекалиями, с песком, шлаком и др.);
бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки
стоков;
навоза (фекалий) по трубопроводу в прифермские навозохранилища или для перекачки в транспортные средства с одновременным измельчением крупных фракций навоза и перемешиванием в навозоприемнике.
Характеристика перекачиваемой среды:
плотность гидросмеси, до 1200 кг/куб. м.
Температура, от 5 до 50 С
Содержание твердых частиц, не более 14 %
max величина твердых частиц, не более 2 мм
Характеристики перекачиваемого навоза:
влажность навоза (содержание соломистых включений и остатков кормов длиной не более 20 см и толщиной не более 2 см должно быть менее 10% объема) 86-99 ед
размер включений после измельчения не более 15 мм
Схема
1 — рукав
2 — рама поворотная
3 — рама подвижная
4 — опора
5 — насосная часть
6 — ящик управления
Краткое описание конструкции

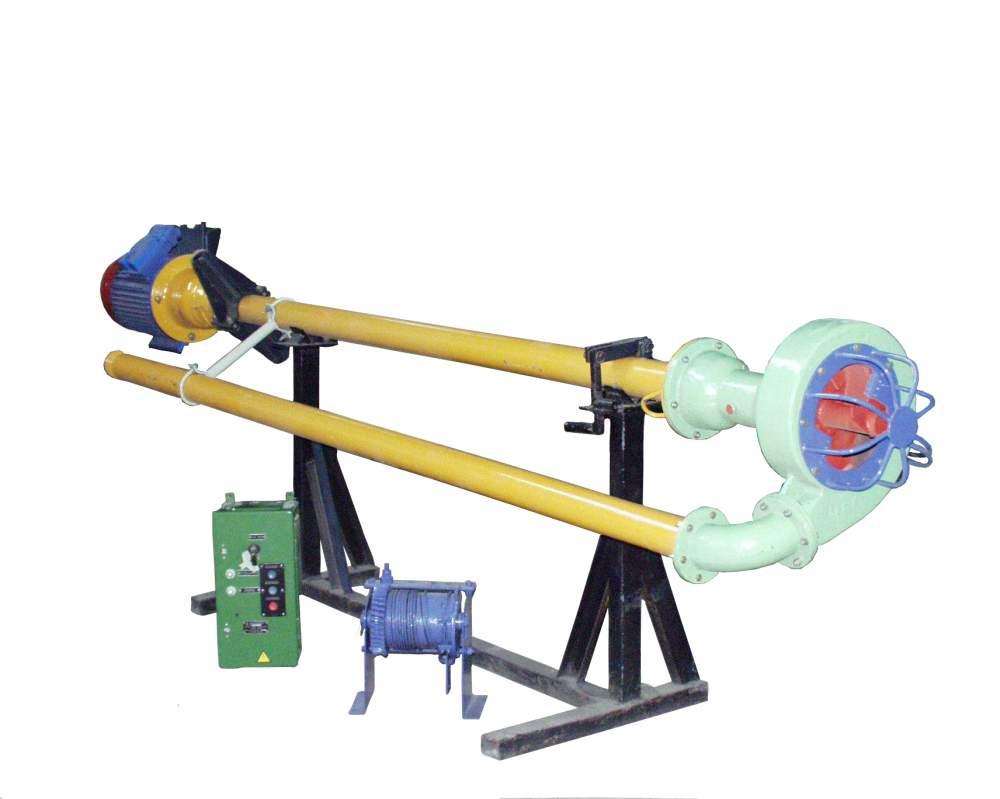

Насос НЖН-200А-1 - центробежный, одноступенчатый с рабочим колесом полуоткрытого типа, с приводом от электродвигателя. Рабочие органы изготовлены из серого чугуна. Измельчающее устройство - двухступенчатое ножевого типа. Способ перемешивания - механический (винтом). Насос комплектуется лебедкой для поднятия и опускания в приемник. Насос эксплуатируется в стационарном положении (вертикальном или наклонном) после монтажа над приемником. Управление насосом осуществляется с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор увеличиваются на 5-10%. Насос НЖН-200А-1 изготавливается в двух модификациях:
- стационарное исполнение - на раме, на салазках
- передвижное, на пневматическом ходу
НЦИ-Ф-100П
1. Тип насоса- Центробежный погружной с измельчителем
2. Максимальная массовая подача за единицу времени,- 100 м3/час
3. Напор, м -8
4. Максимальная глубина выгрузки, - 8 м.
5. Масса насоса, не более 260 кг,
6. Габаритные размеры насоса в рабочем положении, мм:
- высота 1570
- длина 700
- ширина 920
7. Габаритные размеры лебедки в рабочем положении, мм:
- высота 540
- длина 390
-ширина 270
8. Масса лебедки, не более 37 кг
9. Рабочее колесо открытого типа
10. Измельчающее устройство ножевого типа
11. Влажность навоза (содержание соломистых включений и остатков кормов длиной не более 20 см и толщиной не более 2 см не должно быть более 10 %), в пределах, 86-90 %
12. Частота вращения, 1000 об/мин
13. Электродвигатель Асинхронный, герметизированный, встроенный
14. Мощность электродвигателя, 11 кВт
Дополнительная информация.
Насосы НЦИ-Ф-100П и НЦВ-Ф-100П - центробежные погружные с рабочим колесом одностороннего входа, с осевым подводом жидкости, с приводом от герметизированного электродвигателя через упругую муфту. Управление насосами осуществляется от шкафа управления.
Напорно - подающее устройство состоит из колеса рабочего и улитки. Колесо рабочее устанавливается на вал опоры нижней и представляет собой диск с приваренными к нему лопастями. К лопастям, при помощи заклепок, крепятся подвижные ножи измельчающего устройства. К нижней части улитки при помощи болтов крепится ограждение с двумя противорежущими ножами.
Лебедка служит для опускания насоса в перекачиваемую среду (рабочее положение) и поднятия его для проведения технического обслуживания.
