Воздухораспределитель вр

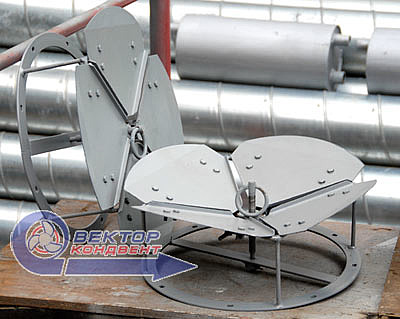

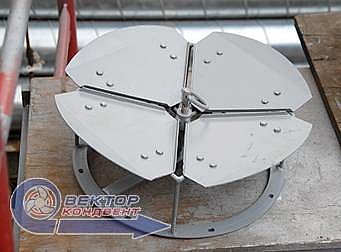

Воздухораспределители регулируемые прямоточные ВР ВРк является устройством плафонного типа и предназначены для подачи воздуха в верхнюю зону помещений различного назначения системами вентиляции, воздушного отопления и кондиционирования воздуха. Воздухораспределитель состоит из каркаса, поворотных заслонок и механизма поворота. Регулирование направления струи производится в пределах 45˚  по установленным и закрепленным при первичной наладке упорам. Для обслуживания воздухораспределителя с пола помещения предусмотрена специальная штанга с крюком.  Изменение угла наклона заслонок от горизонтального положения позволяет изменить вид приточной струи  (от веерной до смыкающейся  осесимметричной ). Рекомендуемая высота установки от 3 до 10м. Воздухораспределители ВР изготавливаются  по типовой серии с.5.904-21. Воздухораспределители  ВРк  изготавливаются по типовой серии с.5.904-46. Расход воздуха от  710 м3/ч  до  66530 м3/ч  (ВРк)  и  от 700 м3/ч  до  8700 м3/ч  (ВР).  Габариты ВхLхН; от 325х325х180 мм  до 1820х1820х495 мм (ВРк)  и  от 325х325х202 мм  до  923х923х411 мм (ВР). Масса  от  2,5 кг  до 20 кг (ВРк)  и от 2,3 кг  до 16,5 кг  (ВР).  Выбор способа подачи воздуха зависит от назначения помещения, архитектурно-планировочных решений, расположения оборудования и постоянных рабочих мест, выбранной схемы организации воздухообмена. Изменение характеристик и направления приточной струи в широком диапазоне позволяет применять ВР и ВРк  в системах, совмещающих функции вентиляции и воздушного отопления. Прямоточные регулируемые воздухораспределители типа ВР и ВРК  предназначены для эксплуатации в климатическом исполнении типа  УХЛЗ по ГОСТ 15150-69.
