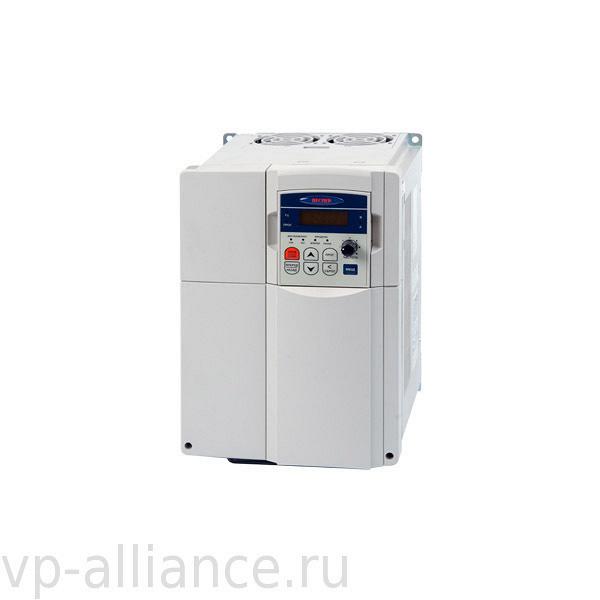

Преобразователь частоты Веспер Е2-8300-007Н

"Каталог применений Дополнительное оборудование Руководство по эксплуатации Частотные преобразователи векторного типа серии E2-8300 мощностью от 0,4 до 55 кВт предназначены для управления общепромышленным электроприводом, которому не требуется высокоточное поддержание скорости (±2%) и/или момента на валу двигателя (привод станочного оборудования, транспортеры, конвейеры, смесители, дозаторы, системы вентиляции, дымососы, подъемно-транспортные механизмы и т.п. Входные параметры Тип сети Трехфазная 3-х проводная Входное напряжение (фазное / линейное) 220 / 380 В Рабочий диапазон входных напряжений (фазное / линейное) 187-242 / 323-418 В Частота 50/60 Гц ± 5% Выходные параметры Мощность двигателя 5,5 кВт Полная мощность преобразователя 7 кВА Номинальный ток 13 А Рабочий диапазон выходных напряжений Трехфазное 0 до ~380 В Режим управления U/f или управление вектором тока Диапазон управления по частоте от 0,1 до 400 Гц Момент при пуске 150% / 1 Гц (при управлении вектором тока) Кратность регулирования скорости 1:50 (при управлении вектором тока) Точность регулирования скорости ± 0,5% (при управлении вектором тока) Точность ввода задания дискретное: 0,01 Гц при управлении с компьютера или контроллера; аналоговое: 0,05 Гц / 50 Гц (10 бит) Ввод задания Кнопками или потенциометром на пульте управления Функции дисплея Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / напряжение цепи постоянного тока / выходного напряжения / выходного тока / направления вращения / констант преобразователя / списка ошибок / версии ПО Внешние сигналы 1. Внешний переменный резистор / 0-10В / 4-20мА / 10-0В / 20-4 мА 2. Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и другими функциями Функция ограничения частоты Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот Несущая частота ШИМ От 2 до 16 кГц Харктеристики U/f 18 фиксированных и 1 программируемая характеристики Управление разгоном / торможением Две ступени разгона / торможения (0,1 - 3600 с) и S-кривые Многофункциональные входы 6 дискретных, 1 или 2 аналоговых, 30 функций Уровни сигналов на дискретных входах Переключаемые: 0В / +24В Многофункциональные дискретные выходы 2 выхода, 16 функций Многофункциональный аналоговый выход 6 функций Управление по каналупоследовательной связи Через порты RS232 или RS485 Точка-точка (RS232) или многоточечное соединение (RS485) Установка скорости передачи передачи / количества стоповых бит / четности Тормозной момент До 20% без внешнего тормозного резистора и 100% с внешним тормозным резистором Сервисные функции Защита двигателя от перегрузки Защита двигателя (с устанавливаемой характеристикой) и преобразователя (150% в течение 1 мин) Защита предохранителем При срабатывании встроенного предохранителя двигатель останавливается Защита при коротком замыкании на выходе Электронная защита Защита при перегрузке по напряжению При напряжении цепи постоянного тока > 820В Защита при недостаточном напряжении При напряжении цепи постоянного тока < 380В Защита при кратковременном отключении питания При потере питания на время от 15 мс до 2 с возможен перезапуск с определением скорости Защита от токов утечек Электронная защита Предотвращение срыва вращения Защита от срыва при разгоне / торможении / работе Другие защитные функции Защита от перегрева радиаторов, опредение по моменту, защита от ошибок подключения клемм управления, запрет обратного вращения, запрет пуска после перерывов в питании или аварийного останова, блокировка изменения констатнт Другие сервисные функции Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от ПК или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций Конструктивное исполнение Подключение к сети 3-х проводное, клеммная колодка Подключение нагрузки 3-х проводное, клеммная колодка Температура окружающей среды от -10°С до +50°С Относительная влажность воздуха Не более 95% (без конденсата) Предназначен для эксплуатации Внутри помещения, защищенного от коррозионных газов и пыли Высотность Не более 1000 м Вибрация от 9,81 м/с2 (1g) при менее, чем 20 Гц, до 1,96 м/с2 (0,2g) от 20 до 50 Гц Степень защиты IP20 Климатическое исполнение У3 Гарантийный срок эксплуатации 36 мес. Масса не более, кг 6,5 Габариты (ШхВхГ), мм 186х260х195"
