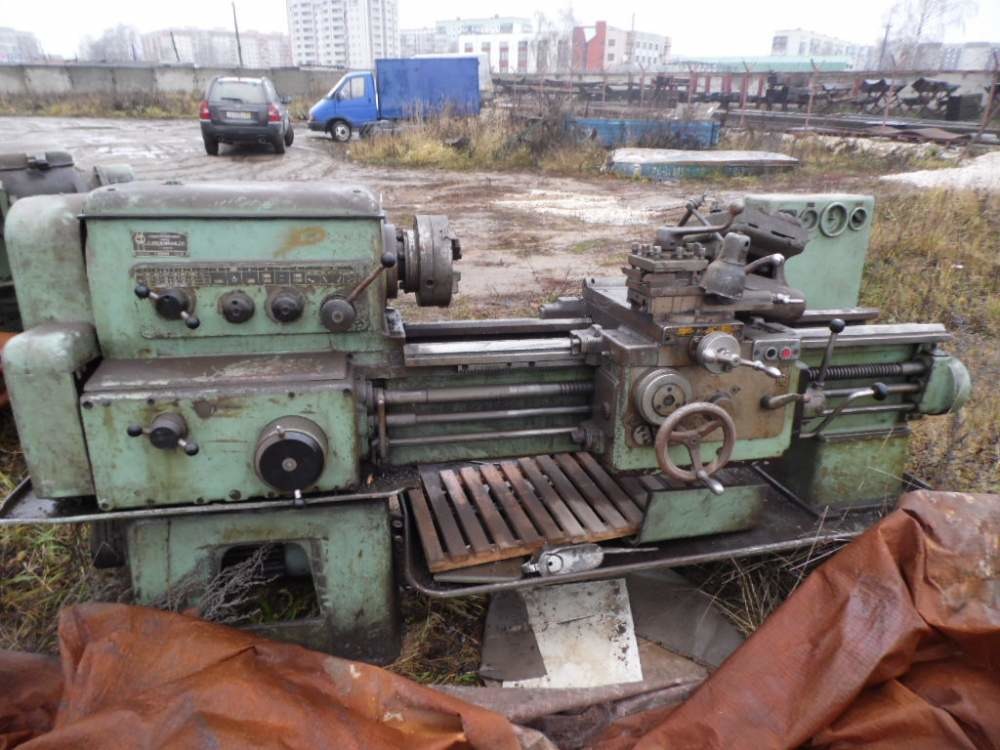

Токарный станок 1К62 1968г.

Станки модели 1к62 предназначены для выполнения разнообразных токарных работ: для нарезания метрической, дюймовой, модульной, питчевой, правой и левой, с нормальным и увеличенным шагом, одно- и многозаходной резьбы, для нарезания торцовой резьбы и для копировальных работ (с помощью прилагаемого к станку гидрокопировального устройства). Станок применяется в условиях индивидуального и мелкосерийного производства Класс точности по ГОСТ 8-82 H Наибольший диаметр обрабатываемого изделия, мм: - над станиной 400 - над суппортом 220 Наибольшая длина обрабатываемого изделия, мм 1000 Наибольшая длина хода каретки, мм 930 Центр в шпинделе передней бабки по ГОСТ 13214-67 конус Морзе 6 Конец шпинделя по ГОСТ 12593-72 6К Диаметр прутка, проходящего через отверстие в шпинделе, мм 45 Высота резца, установленного в резцедержателе,мм 25 Наибольшая масса устанавливаемого изделия в Т: - закрепленного в патроне 0,5 - закрепленного в центрах 1,5 Количество скоростей шпинделя: - прямого вращения 23 - обратного вращения 12 Пределы частоты вращения шпинделя, об/мин - прямого вращения 12,5-2000 - обратного вращения 19-2420 Количество подач: - продольных 42 - поперечных 42 Пределы подач, мм/об - продольных 0.07-4.16 - поперечных 0.035-2.08 Количество нарезаемых резьб, единиц: - метрических 44 - дюймовых 20 - модульных 38 - питчевых 37 Наибольший крутящий момент, кНм 2 Наибольшее перемещение пиноли, мм 200 Поперечное смещение корпуса, мм ±15 Габаритные размеры станка, мм - длина 2812 - ширина 1166 - высота 1324 Масса станка, кг 2200
