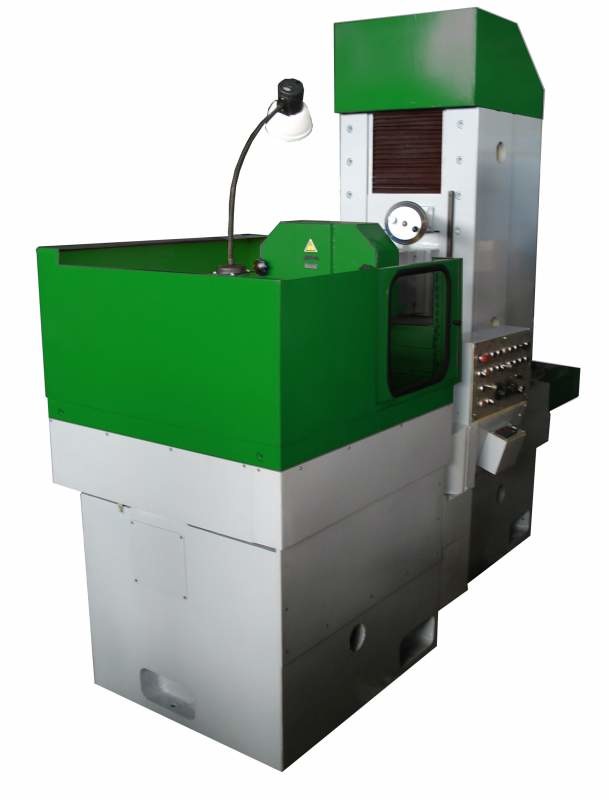

Станок плоскошлифовальный с круглым магнитным столом и горизонтальным шпинделем мод. ЗЛ741ВФ10
|
Поделитесь страницей в Социальных сетях
|
|
 Станки плоскошлифовальные с круглым магнитным столом и горизонтальным шпинделем моделей 3Л741АФ10 и 3Л741ВФ10, соответственно класса точности «А» и «В» предназначены для шлифования периферией шлифовального круга плоских и конусных (вогнутых и выпуклых) поверхностей деталей, изготовленных из ферромагнитных материалов, к которым предъявляют высокие требования в отношении чистоты и точности поверхности (особенно параллельности обрабатываемых на станке поверхностей). Оригинальная компоновка станка в сочетании с конструкцией шпинделя на подшипниках качения обеспечивают высокую жесткость шлифовальной бабки, независимо от положения шлифовального круга над столом, и исключают влияние массы перемещающихся узлов на точность обработки. Диаметр рабочей поверхности стола -630 мм, частота вращения шпинделя и шлифовального круга - 1460 об/мин., наибольшее перемещение стойки - 430 мм., наибольшее перемещение шлифовальной бабки 415 мм., н аибольшая окружная скорость шлифовального круга34,4 м/с. Предельные размеры устанавливаемой заготовки, мм - - наибольшая высота - 350, - наибольшая высота заготовки наименьшего диаметра устанавливаемого на столе - 40, - диаметр - 50-660 Предельные размеры обрабатываемой наружной поверхности, мм - наибольший диаметр - 630, - наибольшая высота (при номинальном диаметре шлиф. круга 450). Наибольшая масса устанавливаемой заготовки - 300 кг.
