Датчик расхода газа ДРГ.МЗ

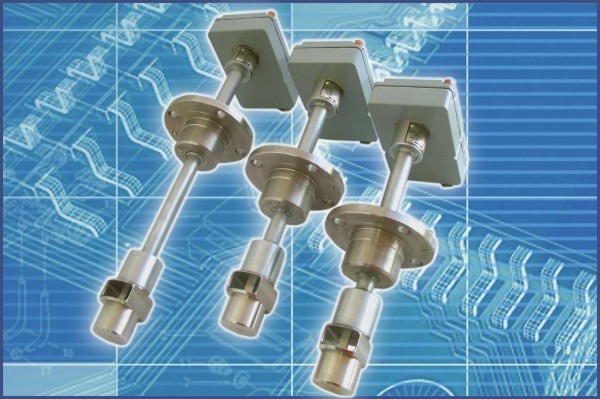

"НАЗНАЧЕНИЕ Датчик расхода газа ДРГ.МЗ предназначен для измерения потребляемого природного газа, попутного нефтяного газа и других газов (воздух, азот, кислород, и т.п.) в составе счетчика газа СВГ.МЗ, в составе других изделий, систем и измерительных комплексов, обеспечивающих прием и обработку импульсных сигналов с максимальной частотой 250 Гц. МОДИФИКАЦИИ ДРГ.МЗ- зондовый, датчик расхода размещен на штанге, при помощи которой он устанавливается на оси газопровода; такая конструкция датчика позволяет избежать влияния отложений нефтепродуктов при измерении попутного нефтяного газа, образующихся на стенках трубопровода, при этом диапазон диаметров присоединяемого трубопровода расширяется от 100 до 1000 мм; ИЗМЕРЯЕМАЯ СРЕДА Природный газ, попутный нефтяной газ и другие, неагрессивные к стали марки 12Х18Н10Т газы (водяной пар, сжатый воздух, азот, кислород и т.п.) с параметрами: избыточное давление от 0 до 1,6 МПа (до 16 МПа по специальному заказу); плотность при стандартных условиях, не менее 0,6 кг/м3; содержание механических примесей, не более 50 мг/м3; температура от минус 40 до плюс 250 °С. ФУНКЦИИ Датчик расхода ДРГ.МЗ обеспечивает линейное преобразование средней скорости (объемного расхода) газа (при рабочем давлении) в трубопроводах с диаметрами условного прохода от 100 до 1000 мм (методом «площадь-скорость» с расположением измерительного зонда на оси трубопровода) в последовательность электрических импульсов с частотой 0-250 Гц и токовый сигнал 4-20 мА. УСЛОВИЯ ЭКСПЛУАТАЦИИ Датчик расхода может устанавливаться в помещениях или на открытом воздухе (под навесом) и эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 50 °С и относительной влажности воздуха до 95 при 35 °С. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Мощность, потребляемая датчиком расхода, не превышает 0,5 Вт. Длина линии связи между датчиком расхода и вычислителем, не более 500 м. Основная приведенная погрешность датчика расхода по токовому выходу во всем диапазоне расходов не превышает ±2,5 ."
