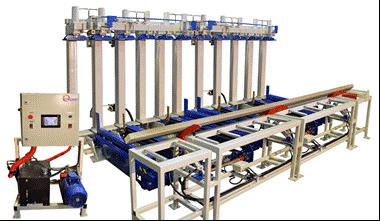

Гидравлический пресс для склеивания бруса (до 320мм) в автоматическом режиме

"Автоматические гидравлические прессы модельного ряда Антей А,предназначены для изготовления деревянных клееных конструкцийтолщиной до 320 мм,в автоматическом режиме. В стандартную комплектацию пресса входит: - Подающий рольганг (приводной) с устройством автоматической поштучной подачи заготовок на загрузочную платформу пресса; -Загрузочно-разгрузочная платформа, с гидроприводом подъёма-опускания, и устройством предварительной запрессовки; -Ролики разгрузочные; - Гидростанция; - Система управления на основе ЧПУ (OMRON). Описание цикла работы пресса: Заготовка, с предварительно нанесённым клеем, доходит до датчика заполнения, устанавливаемого в соответствии с необходимой длиной получаемой продукции, после чего происходит срабатывание устройства поштучной выдачи с пневмоприводом. Заготовка поворачивается на ребро и устанавливается на направляющие загрузочной платформы, с одновременной предварительной подпрессовкой к предыдущей заготовке. Момент заполнения загрузочной платформы определяется датчиками, после чего происходит автоматический подъём платформы в вертикальное положение для запуска цикла прессования. При необходимости, цикл заполнения может быть остановлен оператором до момента полного заполнения платформы. По окончании цикла прессования происходит опускание платформы в разгрузочное положение, после чего полученная продукция вручную скатывается по неприводным роликам, интегрированным во фронтальные прижимные блоки загрузочно-разгрузочной платформы. Все параметры рабочего цикла задаются оператором с пульта управления, оснащённого сенсорным дисплеем. Контроллер позволяет сохранить до 5 программ с различными параметрами рабочего цикла (время подъёма-опускания платформы, давление вертикальных и фронтальных цилиндров и др.). Контроллер отслеживает заданное оператором давление на прессующих гидроцилиндрах и фронтальных прижимах, и автоматически производит подкачку для компенсации усадки пакета. Загрузочно-разгрузочная платформа, состоит из фронтальных поворотных прижимных блоков. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок. Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит, опирающихся на балку из профильной трубы и косынок. Усилие сжатия может регулироваться. Выбранное давление фиксируется по показаниям манометра посредством гидрозамков. Для компенсации осадки пакета на вертикальные гидроцилиндры установлены гидроаккумуляторы. Технические характеристики пресса Антей А-320: Модель Антей 320/6 320/9 320/12 320/18 максимальная длина пакета заготовок, мм 6'150 9'150 12'150 18'150 максимальное сечение пакета заготовок, мм 1'540х320 удельное давление при макс. размере бруса, кг/см2 11,6 11,7 11,7 10,5 суммарное усилие прессования, кгс 227'960 341'940 455'930 607'900 минимальная ширина заготовки (в станд. исп.), мм 200 количество прессующих цилиндров, шт 12 18 24 32 макс. давление каждого прессующего цилиндра, кг 19'000 ход штока прессующего цилиндра, мм 300 количество фронтальных прижимных блоков, шт 6 9 12 18 макс. давление прижимного блока, кг 2'200 количество цилиндров на прижимном блоке, шт 2 ход штока цилиндра прижимного блока, мм 120 максимальное давление гидростанции, бар 200 габаритные размеры пресса, м 6,5х2,9х2,4 9,8х2,9х2,4 12,9х2,9х2,4 19,4х2,9х2,4"
