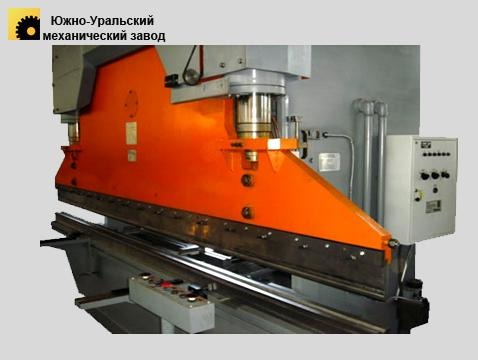

 Модели листогибов серии ИБ1430Б оснащены гидравлическим оборудованием и используются в различных областях машиностроения, где производится гибка листового металлопроката. Машины состоят из станины, ползуна, главных цилиндров, привода механизма регулировки ползуна, инструмента, механизма зажима инструмента, гидропривода, шкафа электрооборудования и пульта управления. Пуансоны крепятся в устройстве для фиксации инструментов. Такой зажим дает возможность оперативно заменять оборудование и гарантирует плотный прижим ползуна по всей длине. Смена инструмента происходит при активации кнопки «пуансон» с пульта управления. Инструмент для гибки универсален и состоит из пуансона и матрицы. Последняя фиксируется посредством сухарей, которые крепятся установочными винтами к кронштейнам с фронтальной и тыльной сторон стола. Задний упор служит стопором листа при гибке. Он устанавливается в пазу Т-образной формы, который расположен на внутренней стороне стола, и фиксируется винтами в вертикальные ребра столешницы. Упор листогиба возможно настроить на необходимый размер. Для этого используется маховик, имеющий счетчик оборотов, который вмонтирован в корпус с фронтальной стороны стола. Движение устройства обеспечивает ходовой винт и гайка, которые крепятся в корпусе и в ползуне. Технические характеристики: ИБ1430Б ИБ1430Б-01 ИБ1430Б-02 Номинальное усилие пресса, кН 1000 1000 1000 Длина стола и ползуна, не менее, мм 4000 3200 2400 Расстояние между стойками, не менее, мм 3150 2500 2000 Ширина стола, не более, мм 200 200 200 Расстояние от оси ползуна до станины (вылет) не менее, мм 250 250 250 Наибольший ход ползуна с учетом регулировки, не менее, мм 190 190 190 Величина регулировки расстояния между столом и ползуном, не менее, мм 100 100 100 Наибольшее расстояние между столом и ползуном, не менее, мм 400 400 400 Скорость ползуна, не менее, мм/сек.: при холостом ходе 100 100 100 при рабочем ходе 15 15 15 при возвратном ходе 65 65 65 Наибольшая величина перемещения заднего упора, мм 750 750 750 Высота стола над уровнем пола, мм 850 850 850 Габарит, мм: слева направо 4240 3440 2640 спереди назад 1650 1650 1650 высота 2830 2830 2830 Масса пресса, не более, кг 8220 7500 6800
