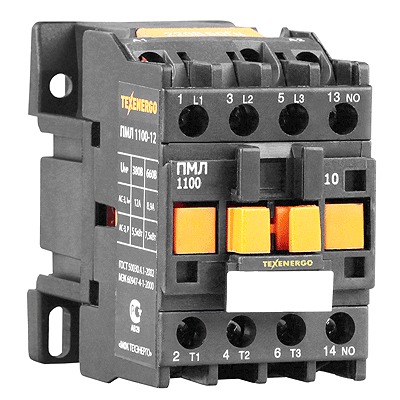

Пускатель э/м ПМЛ 1100-9 24В 9А 1з

"Производитель: ТЕХЭНЕРГО (Россия) Вес: 0.320 кг Габаритные размеры: 75 x 46 x 81 мм Характеристики Типоисполнение ПМЛ 1100-12 Номинальное рабочее напряжение Ue, В 230, 400, 660 Напряжение изоляции Ui, В 660 Импульсное напряжение Uimp, В 8 Номинальный коммутируемый ток Ie, А 12 Максимальный ток (АС-1) Ith, А 25 Мощность нагрузки, кВт при 230В 3,0 400В 5,5 Ударный ток (время меньше 1 сек.), А 216 Условный ток короткого замыкания Inc, А 3000 Тепловые потери на контактах при Ie, Вт/полюс в режиме: АС-3 0,36 АС-1 1,56 Напряжение катушек управления, Uc, В: 24 - включение (0,8...1,1) Uc - отключение (0,3...0,6) Uc Мощность, ВА при Uc: включение 60 отключение 7 ,0 Время, мс включения 12...22 отключения 4...20 Износоустойчивость, циклов В/О, млн.: электрическая АС - 3 1,2 АС - 1 0,7 механическая 12 Назначение пускателя нереверсивный Наличие теплового реле без реле Степень защиты IP20 Наличие кнопок управления без кнопок Наличие вспомогательных контактов 1з Назначение: Пускатели электромагнитные серий ПМЛ и ПМЛН общепромышленного применения изготавливаются в пяти габаритах на номинальный коммутируемый ток от 9 до 95А. Пускатели предназначены для работы в электрической сети переменного тока частотой 50 Гц и напряжением до 660В. По коммутационным характеристикам , габаритным и установочным размерам пускатели серии являются аналогами известных серий: ПМЛ (завод «ЭТАЛ», Украина), ПМ12 (г. Кашин, Россия), ПМ12, ПМ15 (Гомельский ЭАЗ, Беларусь). Основная область использования пускателей - пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором (категория применения АС - 3), а также дистанционное управление цепями освещения как с лампами накаливания, так и с индуктивными ПРА, нагревательными цепями и различными индуктивно-активными нагрузками (категория применения АС - 1). Пускатели от 3 до 5 габарита снабжены стальной платформой для надежного крепления как на 35 мм., так и на 75 мм. рейку. При эксплуатации пускателей на высоте более 2000м необходимо снижать токовую нагрузку на 10%. Соответствуют ГОСТ Р50030.4.1-2002. Изготавливаются по ТУ2006 ИШЖТ. 644336.032ТУ. Срок службы не менее 15 лет. Гарантия 3 года. Конструкция и принцип действия: Пускатели серий ПМЛ и ПМЛН являются «прямоходовыми» малогабаритными изделиями. Корпус контакторов состоит из основания и головки, изготовленных из литьевой термостойкой пластмассы. В основании расположена нижняя часть сердечника Ш - образной магнитной системы с катушкой управления. В головке находится верхняя часть магнитной системы с жестко прикрепленной к ней траверсой с подпружиненными подвижными «мостиковыми» контактами. Эта конструкция может свободно перемещаться в головке по направляющим. На головке закреплены вводные и выводные зажимы силовых цепей и свободных контактов. При сборке между основанием и головкой устанавливают специальную «возвратную» спиральную пружину, под действием которой подвижная часть магнитной системы фиксируется в верхнем положении, а силовые контакты - в разомкнутом состоянии. При подаче на катушку управления соответствующего напряжения, под действием электромагнитной индукции магнитная система смыкается, преодолевая противодействие возвратной пружины. Происходит замыкание мостиков силовых цепей и изменение положения в цепях свободных контактов. Для исключения «дребезга» магнитной системы при питании катушки управления переменным током, подвижная часть снабжена короткозамкнутыми кольцами, запрессованными в пазы крайних стержней ,«затягивающими» процесс перемагничивания в сердечнике. Пускатели ПМЛ габаритов 1…3 (включая 32А) имеют одну встроенную группу замыкающих или размыкающих свободных контактов, а пускатели габарита 3 (40А), габаритов 4 и 5- две группы: 1з+1р контактов. Пускатели серии ПМЛН снабжены двумя группами свободных контактов 1з+1р. Кроме того, предусмотрена возможность пристыковывания сбоку одного дополнительного модуля свободных контактов. Выступ контактной траверсы модуля вводится в зацепление с траверсой пускателя. Другой отличительной особенностью пускателя серии является наличие единой декоративной крышки, закрывающей доступ к токоведущим частям и выступу траверсы. При необходимости установки на головку пускателя приставок ПКЛ и ПВЛ, декоративная крышка должна быть удалена. Рабочее положение в эксплуатации - вертикальное зажимами вверх и вниз. Крепление как на жесткой панели с помощью винтов, так и на монтажной (din) рейке. Допускается отклонение от вертикали до 30° влево и вправо. Преимущества: - компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями; - удобство для проведения профилактики и ремонта без отсоединения проводников; - широкая номенклатура катушек управления на разные напряжения; - наличие дополнительных аксессуаров для расширения функциональных возможностей пускателей в эксплуатации; - возможность создания реверсивного исполнения; - возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный),в том числе, в отдельной герметичной оболочке. - поставка в индивидуальной и групповой упаковке. оплата по факту отсрочка платежа наличные рассрочный платеж предоплата возможен экспорт >"
