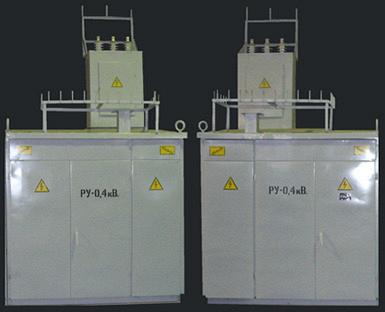

Комплектные трансформаторные подстанции серии КТП проходная (киоскового типа)

"Комплектные трансформаторные подстанции серии КТП проходная (киоскового типа) предназначены для приема электроэнергии напряжением 6 кВ и 10 кВ, преобразования и распределения электроэнергии трехфазного переменного тока напряжением 0,4 кВ частотой 50 Гц. Комплектные трансформаторные подстанции проходного типа одновременно обеспечивают секционирование сети с целью повышения надежности электроснабжения. Комплектные трансформаторные подстанции серии КТП проходная (киоскового типа)предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от - 50 °С до + 45 °С. Подстанции КТП проходные пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 1 5 м/с, а при отсутствии гололеда до 36 м/с. Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытия подстанции. Вид климатического исполнения - У1, УХЛ1 по ГОСТ 151 50-69. Поставка КТП проходного типа (тупиковая) осуществляется поштучно. В комплект поставки входит: - КТП проходная (киоскового типа); - запасные части и принадлежности согласно спецификации на заказ; - эксплуатационные документы в одном экземпляре. В объем эксплуатационных документов должны входить: -паспорт на КТП проходная, на комплект камер КСО, на комплект панелей ЩО, входящих в заказ; - техническое описание и инструкция по эксплуатации комплектной трансформаторной подстанции; - технические описания и инструкции по эксплуатации и паспорта на основныекомплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями; - протоколы испытаний КТП. Типоисполнение КТП определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов."
