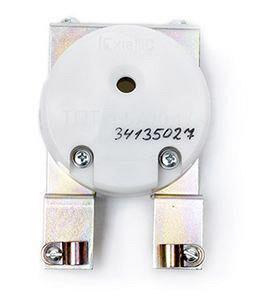

Трансформаторный преобразователь тока ТПТ-1

Трансформаторный преобразователь тока ТПТ-1 Трансформаторный преобразователь тока ТПТ-1 предназначен длябесконтактного измерения тока цепей электрооборудования, работающего от промышленной сети переменного тока частотой 50 Гц, напряжением до 380 В. При применении ТПТ-1 с понижающим трансформатором тока существует возможность измерения тока агрегатов напряжением до 6 кВ. Принцип действия основан на преобразовании тока в первичной цепи в ток меньшей величины во вторичной цепи, который, в свою очередь, преобразуется в напряжение на низкоомном резисторе. Особенностью данного датчика является дифференциальный выход. Датчик имеет маркировку взрывозащиты [Exia]IIC в комплекте системКОМПАКС®. Технические характеристики ТПТ-1 1А/0.1V ТПТ-1 5А/0.1V ТПТ-1 50А/0.1V Коэффициент преобразования, мВ/А Погрешность преобразования, % Номинальный первичный ток, А Номинальное первичное напряжение, В Выходное сопротивление, кОм Сопротивление изоляции между штатным кронштейном крепления и каждым выводом, МОм, не менее Электрическая прочность изоляции между штатным кронштейном крепления и каждым выводом, В, не менее Габаритные размеры, мм без кронштейна с кронштейном крепления Масса, кг, не более Диапазон рабочих температур, °С 100±5 ±1 1 380 2±0,1 20 2500 ?60x28 60x88x48 0,16 -40...+60 20±1 ±1 5 380 2±0,1 20 2500 ?60x28 60x88x48 0,16 -40...+60 2±0,1 ±1 50 380 2±0,1 20 2500 ?60x28 60x88x48 0,16 -40...+60 Читать далее:http://www.dynamics.ru/products/controllers-moduls-sensors/transformatornyj-preobrazovatel-toka-tpt1/#ixzz2cOixGHNT
