Трансформаторы тока измерительные для систем автоматики, управления, контроля и защиты
|
Поделитесь страницей в Социальных сетях
|
|

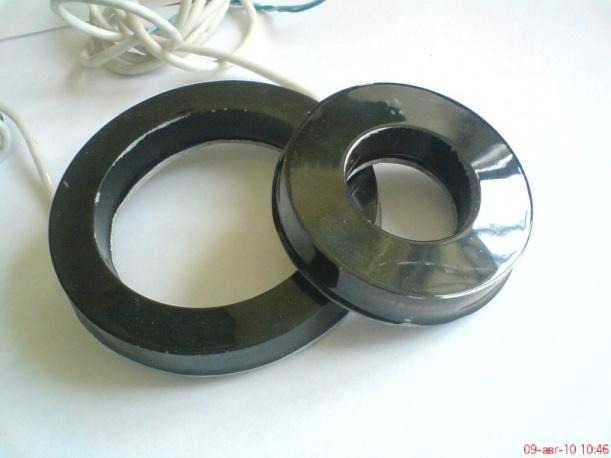

Токовые трансформаторы (измерительные трансформаторы тока) ТТхх предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных токов. Выпускаются в соответствии с техническими требованиями ЮНШИ.671221.004 ТТ. Для всех трансформаторов выполняются общие требования: Начало обмотки выполняется белым проводом или маркируется. Коэффициент передачи трансформаторов может быть от 1:110 до 1:31500. Для небольших входных токов можно первичную обмотку выполнить в 2, 3 (количество проводников внутри центрального отверстия трансформатора) и более витков. При этом коэффициент трансформации снизится соответственно в 2, 3 и более раз без существенных изменений точностных параметров трансформатора, при этом расположение проводника внутри окна трансформатора роли не играет. (см. фото 3). При выборе трансформатора следует в первую очередь оценить необходимое внутреннее отверстие, позволяющее свободно пропустить токосъемную шину через трансформатор (см. фото 1, 2, 4), а уже затем решать вопрос по току и точности. Токовые трансформаторы данной серии могут применяться в составе устройствах измерения, контроля, защиты и управления на частотах до 100 Гц. Температурный диапазон применения трансформаторов составляет -40...+85°С. Возможен выпуск трансформаторов в герметичном исполнении и нестандартных
