Комплексы лазерной резки SLF

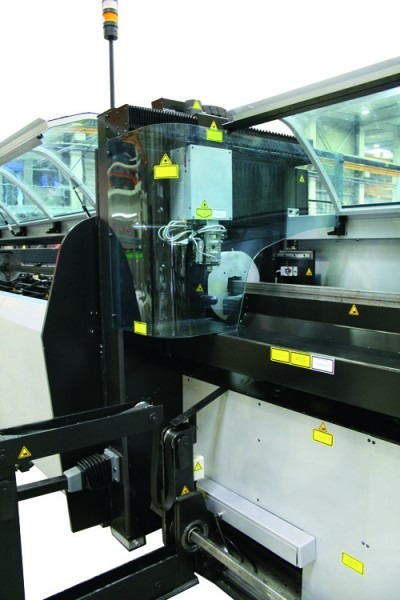

Комплексы лазерной резки SLF Станина лазерного комплекса представляет собой сварную конструкцию с термически снятыми остаточными напряжениями Лазерный комплекс, специально разработанный для 3-4 осевой лазерной резки труб. Позволяет производить загрузку из штабеля, позиционирование и резку круглых труб диаметром до 110 мм, квадратных труб размером до 80х80 мм и длиной до 7 000 мм (опционально до 13 000мм) Возможность обработки труб различного сечения: квадрат, круг, овал, прямоугольник и т.д Резка труб круглого сечения диаметром от 20 до 110 мм, с толщиной стенок 1- 5 мм Резка труб квадратного сечения разметами от 20х20 мм до 80х80 мм с толщиной стенок 1 - 5 мм Применяется для пакетной резки труб квадратного, круглого, элипсного сечения Диаметр пучка труб до 600мм (3,5 тонны) 5 подъемных модулей с ремнями Пневматическая система поднятия трубы Промежуточный магазин для труб Все оси приводятся в движение от серводвигателей Siemens, посредством шариковинтовых передач с преднатягом, за исключением привода трубного трека, который осуществляется с помощью реечной передачи с геликоидальными зубьями. Реечная передача позволяет достигать скоростей обработки до 150 мм/мин Комплекс комплектуется лазерными резонаторами (источниками) Rofin Sinar ''Slab Laser'' : Этот тип лазера имеет следующие особенные характеристики: Очень компактная и практически не требующая обслуживания конструкция, Высокое качество луча, исключительный состав, Отсутствие теплообменника охлаждения газа и турбины, помпа включается только раз в 72 часа, Низкие оптические потери, Низкие требования по сервису: нет движущихся частей, медная оптика без спецпокрытия, алмазное окно - единственный оптический прибор, работающий на пропускание. Нет необходимости в наружных газовых баллонах. Очень низкое потребление лазерного газа (0,1 нл/час, смена внутреннего баллона: раз в год) Благодаря очень высокому качеству луча, использование этого лазера позволяет достигать более высокой на 10-15% скорости резки, по сравнению с обычными лазерами быстрой прокачки (Fanuc, TRUMPF TLF и.т.п.). Расходы на обслуживание гораздо ниже, чем у обычных CO2 лазеров. Удаление дыма, возникающий при обработке, и испарений материала, осуществляется через специальные вытяжные каналы, вакуумная фильтрующая установка соответствующей производительности включена в комплект поставки. Комплектуется регулируемым неподвижным люнетом для закрепления длинных труб диаметром до 110 мм.
