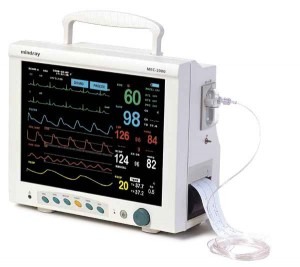

Монитор МЕС-2000

"Технические характеристики Безопасность Отвечает требованиям стандарта IEC 60601-1 Размеры и масса Размеры (Ш ? В ? Г) 318 ? 270 ? 145 мм Масса 4,7 кг Условия эксплуатации Требования к питанию 100—240 В, 50/60 Гц Технические характеристики Дисплей Цветной TFT-дисплей 12,1" Дисплей для развертки и просмотра волновых кривых Кривые 8 волновых кривых Разрешение 800 ? 600 Разные режимы отображения Стандартный формат отобра- жения Отображение трендов Отображение оксикардиореспираторограммы (OxyCRG) Отображение параметров мониторинга пациента Формат отображения с крупным шрифтом Свинцово-кислотный аккумулятор Перезаряжаемые батареи (2 шт.) Время зарядки Не более 12 часов Время непрерывной работы 2 часа Время регистрации тренда 1—96 часов Сигналы тревоги Настраиваемые пользователем верхние и нижние пределы 10-уровневый звуковой и визу- альный сигналы тревоги Сетевые возможности Подключение к центральной станции мониторинга (ЦСМ) Регистратор Встроенный термографический, 2 канала Режим регистрации: ручной, по тревоге, по заданному времени и т. д. Скорость печати: 25; 50 мм/с ЭКГ Количество отведений 5 отведений и 3 отведения (по выбору) Входной сигнал Кабель с 5 проводами отведений: RA; LA; RL; LL; V (или R; L; N; F; C) Кабель с 3 проводами отведений: RA; LA; LL (или R; L; F) Выбор отведения 5 отведений: I; II; III; avR; avL; avF; V 3 отведения: I, II, III Выбор усиления ? 0,125; ? 0,25; ? 0,5; ? 1; ? 2; автоматический Скорость развертки 12,5; 25; 50 мм/с Диапазон ЧСС Взрослые: 15—300 уд./мин Дети/новорожденные: 15—350 уд./мин Разрешение 1 уд./мин Точность ± 1 уд./мин или ± 1 % (большее из значений) Диапазон частот Режим диагностики: 0,05—100 Гц Режим мониторинга: 0,5—40 Гц Хирургический режим: 1—20 Гц Защита Выдерживает напряжение 4000 В, 50 Гц. Устойчивость к помехам от электрохирургических инстру- ментов и разрядов дефибрилляции Деление шкалы сигнала 1 мВ ± 5 % Диапазон выбора предела для сигнала тревоги 15—350 уд./мин Определение сегмента ST ДА Диапазон измерений: от - 2,0 до 2,0 мВ Диапазон выбора предела сигнала тревоги: от - 2,0 до 2,0 мВ Анализ аритмий ДА Сигналы тревоги ДА, звуковые и визуальные сигналы тревоги, регистрация и возмож- ность просмотра эпизодов Определение водителя ритма ДА Дыхание Метод Торакальный импеданс Диапазон Взрослые: 0—120 цикл./мин Дети/новорожденные: 0—150 цикл./мин Сигнал тревоги по апноэ ДА Сигналы тревоги ДА, звуковые и визуальные сигналы тревоги, регистрация и возмож- ность просмотра эпизодов НИАД Метод Автоматический осциллометриче- ский Режимы работы Ручной, автоматический, непре- рывное измерение Время измерения в автоматическом режиме Регулируется Единицы измерения По выбору: мм рт. ст. или кПа Тип измерений Систолическое, диастолическое, среднее Диапазон измерений • Диапазон систолического давления Взрослые: 40—270 мм рт. ст. Дети: 40—200 мм рт. ст. Новорожденные: 40—135 мм рт. ст. • Диапазон диастолического давления Взрослые: 10—210 мм рт. ст. Дети: 10—150 мм рт. ст. Новорожденные: 10—100 мм рт. ст. • Диапазон среднего давления Взрослые: 20—230 мм рт. ст. Дети: 20—165 мм рт. ст. Новорожденные: 20—110 мм рт. ст. Точность измерения АД Средняя ошибка менее ± 5 мм рт. ст. Стандартное отклонение менее ± 8 мм рт. ст. Защита от избыточного давления Двойная защита Разрешение 1 мм рт. ст. Сигналы тревоги По систолическому, диастоличе- скому и среднему давлению Частота пульса по данным НИАД Измерение: 40—240 уд./мин Разрешение: 1 уд./мин Точность: ± 3 уд./мин или ± 3 % (большее из значений) SpO2 Диапазон 0—100 % Разрешение 1 % Точность ± 2 % (в диапазоне 70—100 %, для взрослых и детей) ± 3 % (в диапазоне 70—100 %, для новорожденных) В диапазоне 0—69 %: не указано Диапазон выбора предела сигнала тревоги 1—100 % Частота пульса Диапазон: 20—254 уд./мин Разрешение: 1 уд./мин Точность: ± 3 уд./мин (в неподвижном состоянии); ± 5 уд./мин (при движении) Температура Диапазон 0—50 °C Разрешение 0,1 °C Точность ± 0,1 °C Каналы 2 канала, параметры Т1; Т2; D Т Сигналы тревоги 3-уровневый звуковой и визуальный сигналы тревоги ИАД Диапазон От - 50 до 300 мм рт. ст. Каналы 2 канала Датчик давления Чувствительность: 5 мкВ/(В мм рт. ст.) Диапазон сопротивлений 300—3000 Ом Маркировка давления ART, PA, CVP, RAP, LAP, ICP, P1, P2 Разрешение: 1 мм рт. ст. Точность ± 2 % или ± 1 мм рт. ст. (большее из значений) Диапазон выбора предела сигнала тревоги От - 10 до 300 мм рт. ст. Частота пульса из данных ИАД Диапазон и точность: 25—200 уд./мин, ± 1 уд./мин или ± 1 % (большее из значений) 201—350 уд./мин, ± 2 % Разрешение 1 уд./мин Сердечный выброс Метод Термодилюция Диапазон измерений СВ: 0,1—20 л/мин TB: 23—43 °C TI: 0—27 °C Разрешение СВ: 0,1 л/мин ТВ: 0,1 °C TI: 0,1 °C Точность СВ: ± 5 % или 0,1 л/мин ТВ: ± 0,1 °C ТI: ± 0,1 °C Выходные параметры Сердечный выброс; расчет гемодинамики CO2 в конце выдоха (EtCO2) Метод ИК-поглощение Режим В боковом потоке Диапазон EtCO2: 0—99 мм рт. ст. Точность ± 2 мм рт. ст. (в диапазоне 0—40 мм рт. ст.) ± 5 % от показания (в диапазоне 41—76 мм рт. ст.) ± 10 % от показания (в диапазоне 77—99 мм рт. ст.) Отбор проб 70, 100 мл/мин Точность отбора проб ± 15 или 15 мл/мин Время подготовки к измерению: < 1 мин, после подготовки модуль переходит в режим прогрева Через 10 минут модуль переходит в состояние готовности к измерению Диапазон ЧД 0—120 цикл./мин Точность ± 2 цикл./мин (в диапазоне 0—70 цикл./мин) ± 5 цикл./мин (при > 70 цикл./мин) Время отклика При измерении с влагоуловителем для новорожденных и длине линии отбора проб 2,5 м: < 3,5 с при 100 мл/мин < 4 с при 70 мл/мин При измерении с влагоуловителем для взрослых и длине линии отбора проб 2,5 м: < 5,5 с при 100 мл/мин < 7 с при 70 мл/мин Описание - Цветной TFT-дисплей 12,1" с отображением до 8 волновых кривых - Подходит для пациентов разного возраста: взрослых, детей и новорожденных - Отслеживаемые параметры: ЭКГ, дыхание, Sp O2, НИАД, 2 канала температуры, 2 канала ИАД, СВ, Et CO2 - 96 часов записи данных для всех параметров (графические и табличные тренды) - Встроенный регистратор и CF-карта для хранения данных (опции) - Возможность сетевого подключения к центральной станции мониторинга (ЦСМ)"
