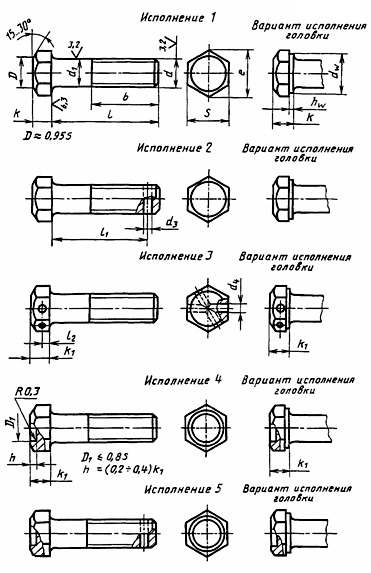

Hexagon bolts with reduced head, product grade A. Номинальный диаметр резьбы d 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48 Шаг резьбы крупный 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 мелкий 1 1,25 1,5 2 3 Диаметр стержня d1 8 10 12 14 16 18 20 22 24 27 30 36 42 48 Размер «под ключ» S 12 14 17 19 22 24 27 30 32 36 41 50 60 70 Высота головки k 5 6 7 8 9 10 11 12 13 15 17 20 23 26 Высота головки k1 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,0 15,0 17,0 18,7 22,5 26,0 30,0 Диаметр описанной окружности е, не менее 13,2 15,5 18,9 21,1 24,5 26,8 30,1 33,5 35,7 40,0 45,6 55,8 67,0 78,3 dw, не менее 10,6 12,6 15,6 17,4 20,6 22,5 25,3 28,2 30,0 33,6 38,4 46,9 56,3 65,8 hw не менее 0,15 0,20 0,25 не более 0,6 0,8 Диаметр отверстия в стержне d3 2,0 2,5 3,2 4,0 5,0 6,3 8,0 Диаметр отверстия в головке d4 H15 2,5 3,2 4,0 5,0 Расстояние от опорной поверхности до оси отверстия в головке l2 js15 2,8 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,5 9,5 11,5 13,0 15,0 П р и м е ч а н и е . Размеры болтов, заключенные в скобки, применять не рекомендуется. П р и м е р у с л о в н о г о о б о з н а ч е н и я болта исполнения 1 с диаметром резьбы d = 12 мм, длиной l = 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия: Болт М12-6g?60.58 ГОСТ 7808-70 То же, исполнения 2, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Болт 2М12?1,25-6g?60.109.40Х.016 ГОСТ 7808-70
