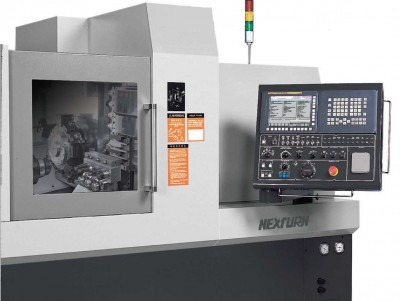

Токарный автомат продольного точения с ЧПУ NEXTURN NST 56

Токарный автомат продольного точения с ЧПУNEXTURN NST 56 Автомат продольного точения NEXTURN NST 56 - высокопроизводительный многофункциональный токарный обрабатывающий центр с ЧПУ швейцарского типа (Swiss-Type). В отличие от автоматов продольного точения NEXTURN серии X оснащается револьверной головкой для главного шпинделя. Предназначен для серийной и крупносерийной обработки деталей высокой сложности из калиброванного прутка диаметром до 56 мм. Основным отличием автомата продольного точения от классических токарных станков является наличие в кинематической схеме подвижной шпиндельной бабки. Другими словами, продольная подача (вдоль оси шпинделя Z1-..Z1+) заготовки осуществляется за счет перемещения в этом направлении шпиндельной бабки главного шпинделя. Все автоматы продольного точения предназначены для высокопроизводительной обработки деталей из калиброванного прутка и поэтому, а также из-за геометрических особенностей компоновки станка, используется цанговый тип зажима заготовки. Противошпиндель является обязательной стандартной комплектацией всех серий станков. Устанавливается на высокоточные роликовые линейные направляющие класса точности P7 (Япония) имеет перемещение по осям Z2 и X2 (кроме серии A, где противошпиндель перемещается только по оси B). Автоматы продольного точения серий X и NST - это многофункциональные станки, главный шпиндель которых не имеет в конструкции направляющей/люнетной цанги. Закрепление заготовки в таких станках производится в цанговом гидравлическом патроне. Данная схема функционально реализовано следующим образом: - Прутковая заготовка, подающаяся устройством подачи прутка, подается в шпиндель станка. Шпиндель станка имеет зажимную цангу соответствующую диаметру прутка. - После подачи прутка в шпиндель закрепление заготовки производится при помощи отработки системы гидравлики в главном шпинделе. В станках такого типа не применяется люнетный узел, то есть вылет заготовки после закрепления прутка в цанговом патроне фиксирован. Шпиндель перемещается по оси Z1, подавая заготовку в зону обработки. Из-за отсутствия поддерживающей цанги, высокоточная обработка деталей ограничена вылетом прутка до 3-3,5 диаметра прутка.
