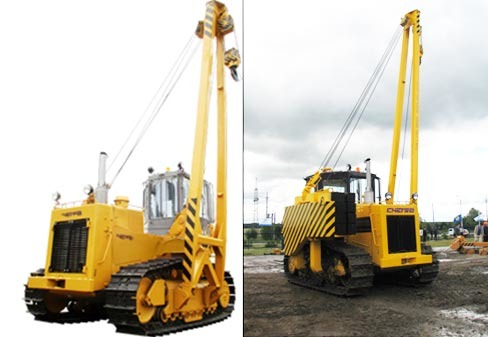

ТГ-221 – Кран-трубоукладчик
|
Поделитесь страницей в Социальных сетях
|
|
 Номинальная грузоподъёмность трубоукладчика ЧЕТРА 221 - 21 000 кг. Двигатель М11-С260 фирмы «Cummins» мощностью 180 кВт при 1950 об/мин обеспечивает высокую динамичность подъёма груза. Сведено к минимуму числа органов управления и расположение их в зоне комфортности позволяет работать без утомления. В органы управления включаются ограничитель подъёма стрелы для автоматического включения лебёдки, гидропривод, постоянно замкнутые дисковые тормоза для предупреждения падения груза. Трубоукладочное оборудование Грузоподъемность 21 т (на плече 2,5 м), 44,2 т (на плече 1,22 м). Кратность полиспастов: грузового - 4, стрелового - 4 Крюк Крюк приводится в движении через полиспастную систему с помощью двухскоростной лебедки. Высота подъема крюка на вылете 1,5 м - 5,2 м и 7,7 м. Скорость подъема и опускания крюка на первой передаче - 8 м/мин, на второй - 24 м/мин. Стрела Стрела представляет собой сварную конструкцию из трубы квадратного сечения. Приводится в движении через полиспастную систему с помощью двухскоростной лебедки. Длина стрелы - 6,9 м и 9 м. Масса стрелы - 1160 кг и 1430 кг. Лебедка Двухбарабанная с гидравлическим приводом, управляется гидравлически. Имеет две передачи. Постоянно замкнутые дисковые тормоза. Габаритные размеры лебедки Барабана (диаметр х ширина), мм 400 х 290 Размеры каната (диаметр х ширина) Крюка - 19,5 мм х 45 м, стрелы - 19,5 мм х 46 м. Противовесы В виде набора из четырех плит, массой 1050 кг каждая, установлены на раме противовеса. Управление противовесом гидравлическое, состоит из насоса НШ-50, распределителя и гидроцилиндра диаметром 125 мм.
Вас также могут заинтересовать
"Малое число органов управления: Сведение к минимуму числа органов управления и расположение их в зоне комфортности позволяет работать без утомления. В органы управления включаются ограничитель подъем
Номинальная грузоподъёмность трубоукладчика ЧЕТРА 122 - 12 500 кг. Достаточная ширина колеи и большая длина опорной поверхности гусеницы в сочетании с легко регулируемыми противовесами обеспечивают ма
"Номинальная грузоподъемность - 51 тонна (вылет стрелы 2,5 м), максимальная - 104,5т (вылет стрелы 1,22 м). Шестицилиндровый рядный двигатель QSX15-C500 фирмы «Cummins» с номинальной мощностью 507 л.с
"Грузоподъёмность: Номинальная грузоподъёмность трубоукладчика ЧЕТРА ТГ503 - 50 000 кг. Повышенная устойчивость: Достаточная ширина колеи и большая длина опорной поверхности гусеницы в сочетании с лег
Кран - трубоукладчик ТГ-221 предназначен для выполнения комплекса работ по обустройству нефтяных и газовых месторождений и при строительстве магистральных трубопроводов с диаметром трубы до 1020 мм.
Внимание!
Информация по ТГ-221 – Кран-трубоукладчик предоставлена компанией-поставщиком Технореммаш, ООО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
