Преобразователь гидростатического давления ОВЕН ПД100-ДГ

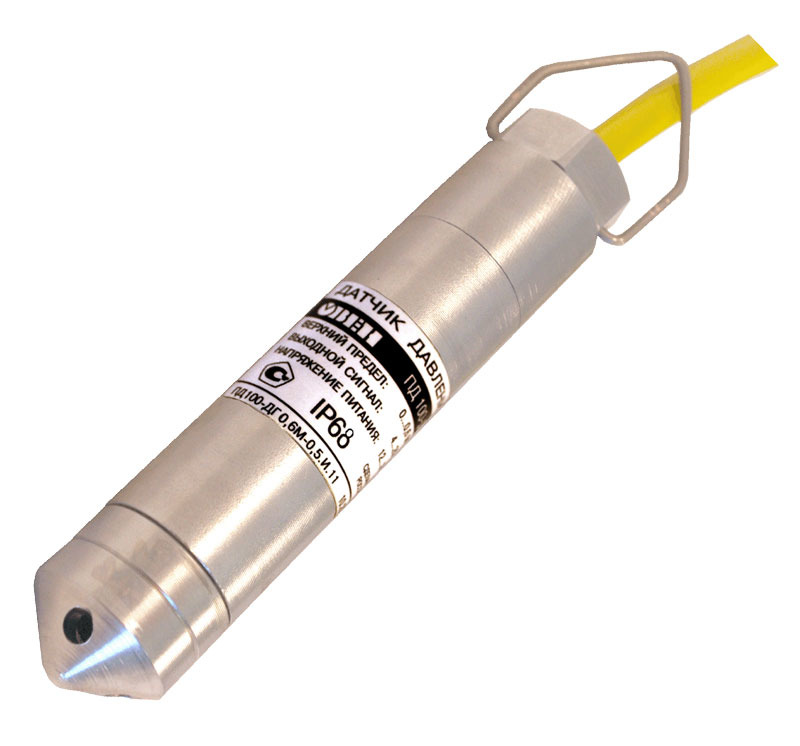

Преобразователь гидростатического давления ОВЕН ПД100-ДГ Погружные гидростатические уровнемеры серии ОВЕН ПД100-ДГ предназначены для непрерывного преобразования гидростатического давления измеряемой среды (давления столба жидкости) в унифицированный сигнал постоянного тока 4…20 мА (ГОСТ 26.011-80). Датчики гидростатического давления применяются для измерения уровня жидкости погружным способом в системах КНС, водонапорных башнях, приемных емкостях и т.д. В настоящее время предлагается следующая модель преобразователя: ОВЕН ПД100-ДГ Х-137-Х.Х представляет собой преобразователь с измерительной мембраной из нержавеющей стали, сенсором на основе технологии КНК (см. Общая информация) и встроенным кабелем с капилляром для связи с атмосферой. Необходимая длина встроенного кабеля указывается при заказе. Выходной сигнал (ГОСТ 26.011) 4...20 мА постоянного тока Диапазон рабочих температур контролируемой среды, °С +4…+70 Диапазон рабочих температур окружающего воздуха, °С -40…+80 Пределы допустимой основной погрешности измерения, % не более ±0,5 ±1,0 Пределы допустимой температурной погрешности измерения в диапазоне +4…+70 °С, %/°С не более ±0,025 ±0,05 Напряжение питания постоянного тока, В 12…36 Сопротивление нагрузки, Ом 0…1200 (в зависимости от напряжения питания) Устойчивость к механическим воздействиям (ГОСТ Р 52931-2008) группа исполнения V3 Степень защиты корпуса датчиков давления (ГОСТ 14254-96) IP68 Потребляемая мощность, Вт не более 0,8 Среднее время наработки на отказ, ч не менее 50 000 Средний срок службы, лет не менее 12 Верхний диапазон измерения, МПа 0,01 0,016 0,025 0,04 0,06 0,1 0,16 0,25 0,4 0,6 1,0 Максимальное давление перегрузки, МПа 0,07 0,07 0,07 0,2 0,2 0,2 1,0 1,0 1,0 2,0 2,0 примечание - при обозначении преобразователя, ВПИ указывается в МПа, однако датчик калибруется в метрах водяного столба.
