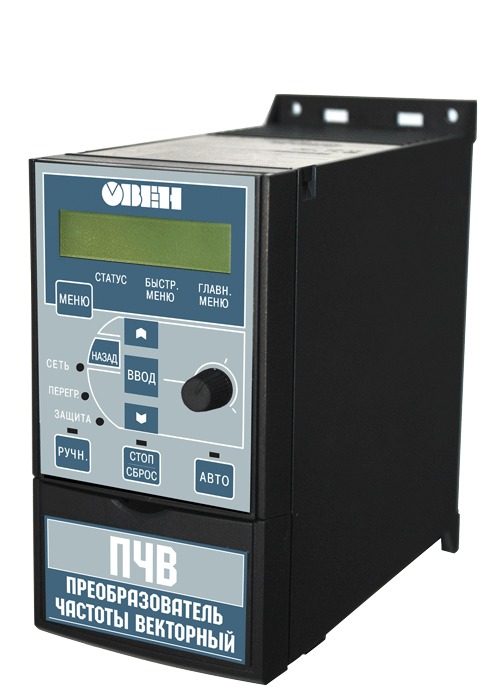

Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2

Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2 Универсальные векторные преобразователи частоты малой и средней мощности ОВЕН ПЧВ1 и ПЧВ2 могут применяться в системах автоматизированных приводов мощностью не более 22 кВт, в числе которых разнообразные HVAC-системы, станки малой и средней мощности, конвейерные линии, системы пространственного позиционирования и др. Благодаря наличию дискретного импульсного входа может быть составлен алгоритм работы многодвигательных приводов с заданием или обратной связью по сигналам от цифровых датчиков физических величин, например, синхронное вращение нескольких АД с заданным передаточным числом и малой погрешностью управления. Наименование Значение 1 Питающая сеть ПЧВ1 ПЧВ2 1 фаза, 200…240 В (0,18…2,2 кВт) 3 фазы, 380…480 В (0,37…4 кВт) 3 фазы, 380…480 В (5,5…22 кВт) 2 Выходное напряжение (U,V,W), % 0…100 3 Выходная частота, Гц 0…200 Гц(VC), 0…400 (U/F) 4 Цифровые входы, в том числе импульсные 5 1 5 Аналоговые входы 2 (1 U/I, 1 I) Аналоговые выходы 1 I 6 Релейные выходы 1 (240 В, 2 А) 7 Протокол RS-485 Modbus RTU 8 Встроенные источники питания 10 В/15 мА, 24 В/130 мА 9 Класс защиты корпуса IP20 10 Вибропрочность 0,7g 11 Максимальная относительная влажность 95 % без конденсации влаги 12 Диапазон рабочих температур 0…40 ?С при номинальном выходном токе -10…+50 ?С со снижением выходного тока 13 Температура при хранении и транспортировке -20…+70 ?С 14 Максимальная длина экранированного кабеля двигателя 15 м 15 Максимальная длина неэкранированного кабеля двигателя 50 м 16 Перегрузочная способность 150 % (60 с), 17 Тормозной ключ ПЧВ1 ПЧВ2 есть, от 1,5 кВт есть
