Система контроля и диагностики КОМПАКС®-УЗД

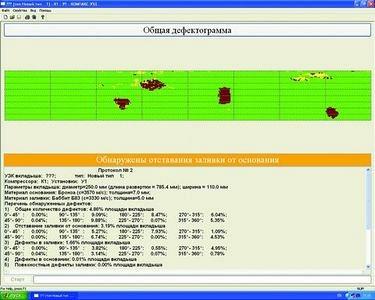

"Система контроля и диагностики КОМПАКС®-УЗД Система КОМПАКС®-УЗДявляется модификацией системы компьютерного мониторингаКОМПАКС®и предназначена для диагностики технического состояния вкладышей подшипников скольжения. Система обеспечивает оценку вкладышей диаметром от 90 до 500 мм, шириной от 12 до 360 мм и толщиной заливки от 0,7 до 10 мм при толщине корпуса от 5 до 20 мм. Экспертная система основана на ультразвуковомэхо-импульсном методе неразрушающего контроля. Оценка технического состояния подшипника при испытании производится автоматически и отображается на дисплее в видецветной дефектограммыи текстового протокола и может быть распечатана на принтере. В процессе диагностирования при обнаружении дефекта система выдаетзвуковой сигнал. Система ведётбазу данныхпо типам контролируемых вкладышей, позволяет её пополнять и редактировать. База данных включает сведения о номере подшипника скольжения, параметре вкладыша, материалах корпуса и заливки. Система позволяет диагностировать вкладыши подшипников скольжения со сложной геометрией (проточки, приливы, масляные каналы и т.д.). Система автоматически классифицирует выявленные дефекты в зависимости от глубины залегания и номинальных геометрических параметров вкладыша. Вкладыш считается годным к эксплуатации, если отсутствуют дефекты в его корпусе, а общая площадь дефектов заливки не превышает 15%. Дефекты подшипников скольжения, определяемые системой КОМПАКС®-УЗД: дефекты заливки вкладыша: отставание заливки от корпуса, несплошности в заливке, отклонение толщины заливки от номинальной. дефекты корпуса: несплошности в корпусе, отклонение толщины корпуса от номинальной. Состав системы КОМПАКС®-УЗД диагностическая станция на базе промышленного контроллера; ультразвуковой дефектоскоп с датчиком, обеспечивающие автоматический контроль вкладышей подшипников, распечатку результатов контроля на цветном струйном принтере. Технические решения, реализованные в системе, защищены Патентами РФ на различные объекты интеллектуальной собственности и Свидетельствами об официальной регистрации программ для ЭВМ. Гарантия на поставляемое оборудование - 12 месяцев. Читать далее:http://www.dynamics.ru/products/compacs-uzd/#ixzz2cONlC2BL"
