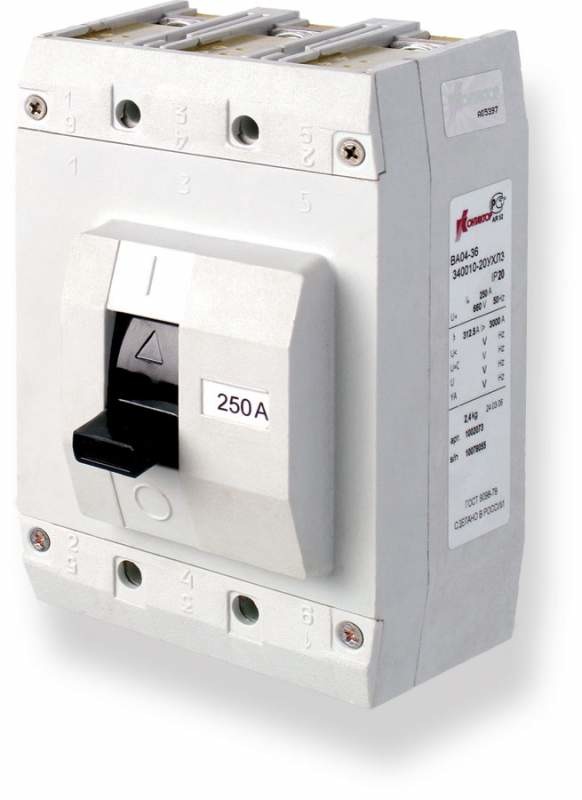

Выключатели автоматические ВА04-36 ДО 400А, Выключатели автоматические ВА04-36

Выключатели автоматические ВА04-36 ДО 400А ВА04-36 до 400А Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50, 60 Гц и до 220 В постоянного тока. Выключатели с тепловыми и электромагнитными максимальными расцепителями тока Номинальный ток выключателя, А, In1) 250 400 Номинальное напряжение, В, Ue Переменного тока 380, 660 Постоянного тока до 220 Частота, Гц 50, 60 Номинальный ток теплового максимального расцепителя тока, А 16 20 25 31,5 40 50 63 803) 1003) 1253) 1603) 2003) 2503) 3203) 4003) Уставки электромагнитного макси-мального расцепителя тока, А, в цепи Переменного тока 250 300 400 400 500 750 1000 1250 1500 2000 2500 3000 3200 4000 Постоянного тока - 800 1000 1250 1500 2000 2500 Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении ~380 В 3 6 20 ~660 В 3 4 10 -220 В - 40 Категория применения А Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100 75 Износостойкость, циклов ВО Общая для выклю-чателей с ручным приводом 16000 10000 с электро-магнитным приводом 10000 Под нагрузкой 6000 40002) Выключатели с электромагнитными максимальными расцепителями тока Номинальный ток выключателя, А, In 80 250 400 Номинальное напряжение, В, Ue Переменного тока 380, 660 Постоянного тока до 220 Частота, Гц 50, 60 Уставки электромагнитного максимального расцепителя тока, А, Ii в цепи Переменного тока 250, 300, 400, 500, 630 750,1000, 1250, 1500, 2000, 2500, 3000, 32001), 40001) Постоянного тока 250, 300, 400, 500, 630 800, 1000, 1250, 20001), 25001) Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении ~380 В 3 20 ~660 В 3 10 -220 В 8 40 Категория применения А Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100 75 Износостойкость, циклов ВО Общая для выключателей С ручным приводом 16000 С электромагнитным приводом 10000 Под нагрузкой 6000 40002) 1) Только для выключателей с номинальным током 400 А 2) При 660 В переменного тока - 2000 циклов ВО
