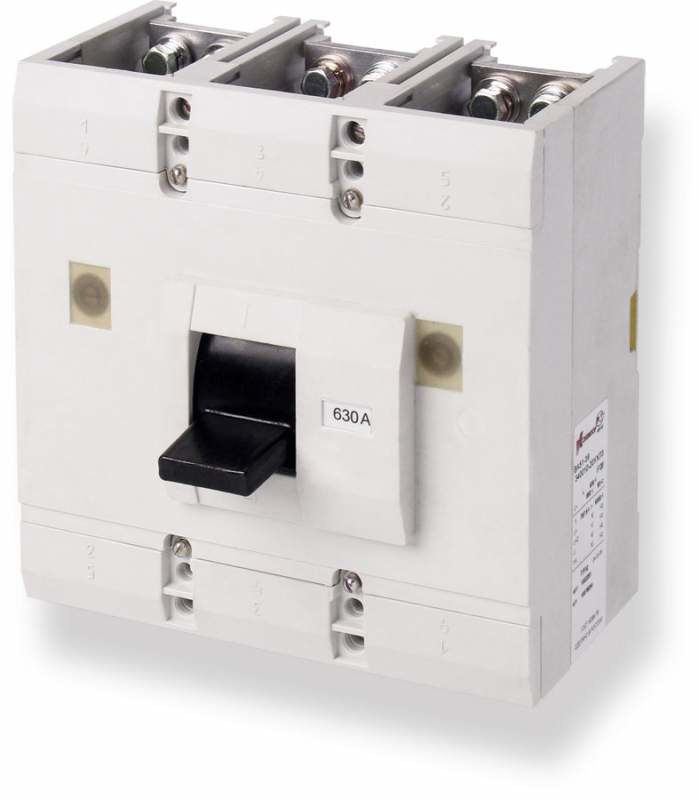

Выключатели автоматические BА51-39 ДО 630А, Выключатели автоматические BА51-39

"BА51-39 ДО 630А BА51-39 до 630А Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Выключатели с максимальными расцепителями тока Номинальный ток выключателя, А 630, 8004) Номинальное напряжение главной цепи до 660 В переменного тока частоты 50 и 60 Гц; до 440 В постоянного тока Число полюсов 2 и 3 Номинальные токи тепловых максимальных расцепителей тока, А 160, 200, 250, 320 400, 500, 630 Уставки по току срабатывания электромагнитного максимального расцепителя тока в зоне токов короткого замыкания, кратные Iнр1) при переменном токе 12 10 при постоянном токе 6 Калибруемые значения уставок по току срабатывания электромагнитных максимальных расцепителей тока, А2) при переменном токе 1600, 2500, 3200, 4000, 5000, 6300, 80004) при постоянном токе 2500, 3200, 4000, 48004) Предельная коммутационная способность, кА3) Действующее значение при напряжении ~380 В (сos ? =0,25) 35/35 ~660 В (сos ? =0,3) 20/20 -220 В (? не более 10 мс) 70/50 -440 В (? не более 10 мс) 100/85 Общее количество циклов ВО с ручным приводом 16000 с электромагнитным приводом 10000 Количество циклов ВО под нагрузкой 2000 Исполнение выключателя по способу установки Стационарное и выдвижное 1) Iнр - номинальный тока теплового максимального расцепителя тока 2) для исполнений выключателей без тепловых максимальных расцепителей тока 3) в числителе - в цикле О-ВО, в знаменателе - в цикле О-ВО-ВО 4) для выключателей только с электромагнитными расцепителями"
