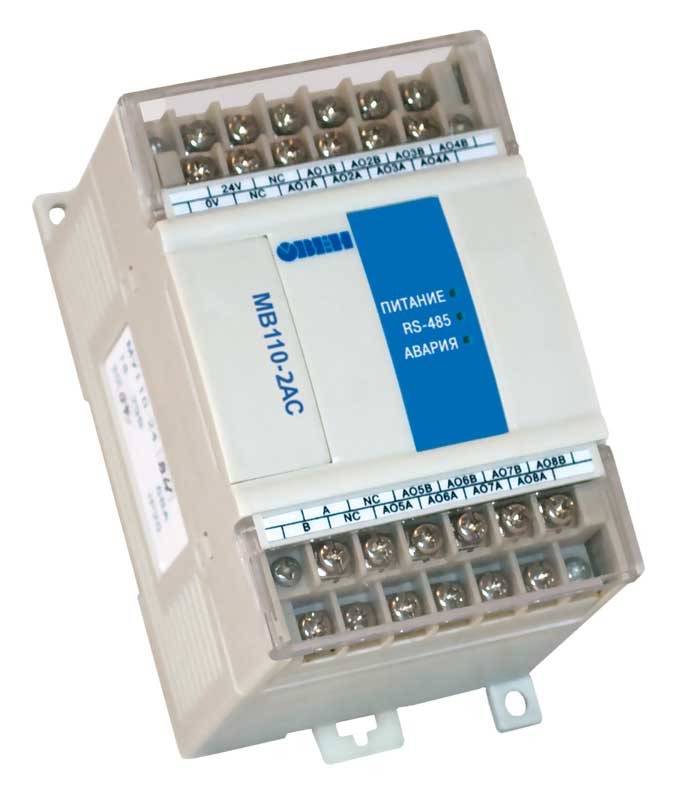

Модуль скоростного ввода аналоговых сигналов МВ110-2АС

"Модуль скоростного ввода аналоговых сигналов МВ110-2АС Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте. К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы Конфигуратор М110, входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А. Наименование Значение Напряжение питания от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63Гц или от 20 до 375 В постоянного тока (номинальное напряжение 24 В) Потребляемая мощность, ВА, не более 6 Предел основной приведенной погрешности, % 0,25 Предел дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, % 0,12 Разрешающая способность: - для диапазонов токов от 4 до 20 мА и от 0 до 20 мА, мкА, не более - для диапазона тока от 0 до 5 мА, мкА, не более - для диапазона напряжения от 1 до 10 В, мВ, не более 4 1 2 Количество аналоговых каналов измерения 2 Входное сопротивление в режиме измерения тока от 0 до 20 мА и от 4 до 20 мА, Ом от 130 до 250 Входное сопротивление в режиме измерения тока от 0 до 5 мА, Ом от 130 до 500 Входное сопротивление в режиме измерения напряжения от 0 до 10 В, кОм, не менее 200 Период обновления результатов измерения по каждому каналу, мс 5 ± 2 % Режимы работы входных фильтров (общие для всех каналов) отключен; 50 Гц, 1-го порядка; 50 Гц, 2-го порядка; 50 Гц, 4-го порядка; 200 Гц, 1-го порядка Режимы работы выходных фильтров (индивидуальные для каждого канала) отключен; экспоненциальный скользящего среднего Постоянная времени выходного экспоненциального фильтра, мс от 10 до 10000 Выходное напряжение встроенного источника питания 24 ± 3 Максимальный ток нагрузки встроенного источника питания, А 0,05 Интерфейс связи с мастером сети RS-485 Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более 32 Максимальная скорость обмена по интерфейсу RS-485, бит/с 115200 Протоколы связи, используемые для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON Степень защиты корпуса IP20 со стороны передней панели, IP00 со стороны клеммной колодки Габаритные размеры прибора, мм 63?110?73 Масса прибора, кг, не более 0,5 Средний срок службы, лет 10"
