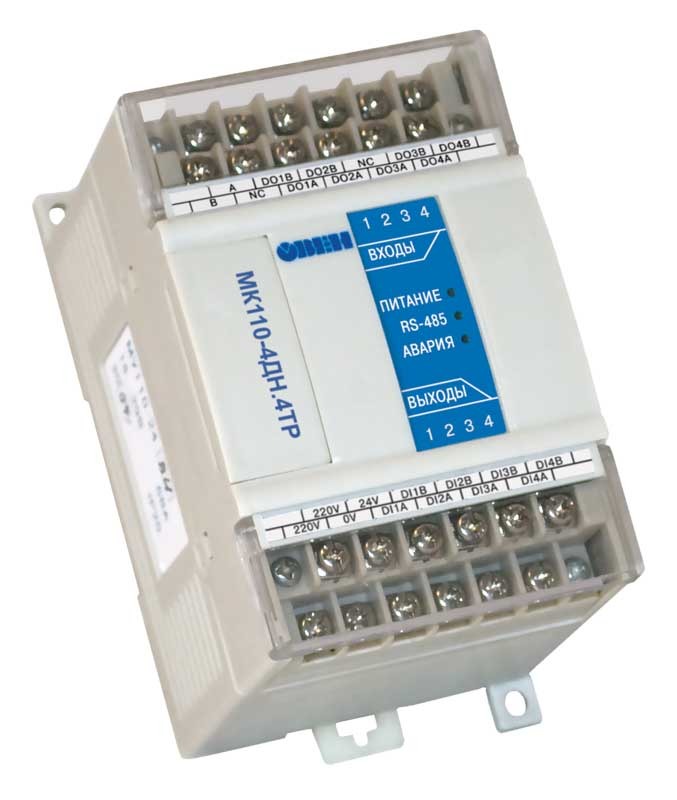

Модуль ввода-вывода дискретных сигналов МК110-4ДН.4Т

"Модуль ввода-вывода дискретных сигналов МК110-4ДН.4Т Прибор предназначен для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов. ОВЕН МК110 имеет встроенный источник питания для подключенных ко входам модуля датчиков. Прибор может быть использован в составе автоматизированных систем управления технологическими процессами в различных отраслях промышленности, может применяться для сопряжения различных датчиков и бесконтактных выключателей (основанных на емкостном, индуктивном, оптическом, ультразвуковом и др. принципах действия) с исполнительными механизмами. Наименование Значение Напряжение питания МК110-220.4ДН.4ТР 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц Потребляемая мощность, ВА, не более 12 Количество дискретных выходных элементов 4 Параметры дискретных выходов (твердотельных реле) 1 А при напряжении не более 250 В 50 Гц Количество дискретных входов 4 Напряжение встроенного источника питания активных датчиков, В 24±3 Максимальный выходной ток встроенного источника питания датчиков, мА, не более 180 Интерфейс связи с компьютером RS-485 Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200 Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON Степень защиты корпуса IP20 Габаритные размеры прибора, мм 63х110х73 Масса прибора, кг, не более 0,5 Средний срок службы, лет 8 Гальваническая развязка дискретных входов Оптоэлектронная Электрическая прочность изоляции дискретных входов, В 1500 Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1 Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц) Напряжение питания дискретных входов, В 24±3 Максимальный входной ток дискретного входа, мА, не более 8,5 (при напряжении питания входа 27В) Ток логической единицы, мА, не менее 4,5 Ток логического нуля, мА, не более 1,5 Тип датчика дискретного входа Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.). Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) и/или p-n-p- типа."
