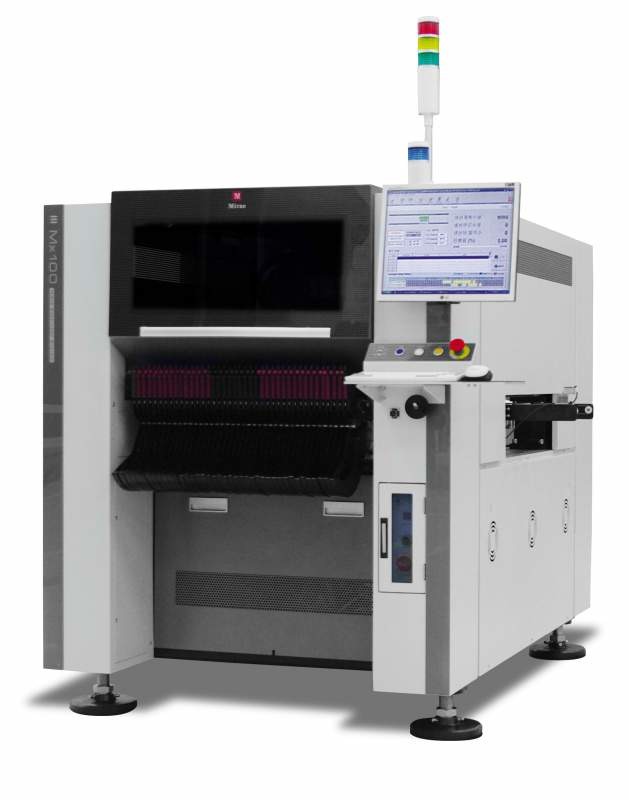

Автоматы установки SMD компонентов Mirae серии MX, встраиваемые в конвейерные линии

"Автоматы установки SMD компонентов Mirae серии MX, встраиваемые в конвейерные линии. Все балки оснащены линейными двигателями последнего поколения повышенной мощности (с низким уровнем шума), не требующие принудительного охлаждения и развивающие скорость перемещения до 4 метров в секунду. Головы автоматов оснащаются двумя типами вакуумных захватов: скоростными и прецизионными. Автоматы комплектуются тремя типами видеосистем для центрирования компонентов (две первые включены в базовую комплектацию): - Стандартная видеосистема CSP (Cyber Shot Precision) Single FOV с 3 видеокамерами, поле обзора каждой камеры равно 32 х 32 мм (возможность инспектировать вытянутые компоненты до 42 х 32 мм); - Multiple FOV камера с полем обзора 50 х 50 мм. Этими видеосистемами устанавливаются компоненты в корпусах от 0,6 х 0,3 мм (0201) до квадратных 50 х 50 мм, или прямоугольных длиной до 90 мм и шириной до 30 мм; - для работы с Flip Chip компонентами в корпусах 01005 автоматы опционально оснащаются микрокамерой MC (Micro Camera). Магазины для хранения и автоматической смены вакуумных захватов ANC (Automatic Nozzle Changer) имеют 12 мест хранения. Существуют два типа магазинов. Первый используется скоростными головами, второй прецизионными. Одновременно в автомате может находиться до 24 видов захватов. Модели Mx-100, Mx-100P, Mx-200, Mx-200L, Mx-200P, Mx-200LP и Mx-350P оснащаются стандартным трехсекционным конвейером. Одновременно в автомате может находиться три платы - на входе, в режиме ожидания, в рабочей зоне, во время сборки, и на выходе из автомата. Модели Mx-400, Mx-400L, Mx-400P, Mx-400LP, Mx-800, Mx-800P оснащены двойным конвейером в рабочей зоне. Автомат может встраиваться в линию с одиночным конвейером, но при этом производить сборку сразу двух плат одновременно. Все автоматы Mirae работают с интеллектуальными питателями для подачи компонентов из блистер-лент. Ленточные питатели бывают двух типов: стандартные и высокоскоростные, существуют для всех типоразмеров лент. Для работы с микросхемами в поддонах машины могут быть оснащены автоматическим питателем TF5 для подачи микросхем из 20 матричных поддонов JEDEC. Кроме того, существует питатель на 2 поддона (занимает 21 8 мм слот на базе питателей). Для подачи микросхем в пеналах используется вибропитатель на 7 ручьев. Вибропитатель занимает 6 слотов. Комплект стандартного ПО Mirae: - удобный графический пользовательский интерфейс; - эффективное программирование; - комплект состоит из программ управления машиной, управления видеосистемой, программы подготовки проектов сборки платы, программы оптимизатор производства. программы сбора статистики; - ОС MS Windows; - CAD конвертер (опция). Специальные автоматы для работы со светодиодными платами: - позволяют работать с большими платами до 1 200 мм; - автоматы совместимы как с обычными питателями, так и с высокоскоростными ленточными питателями, а также уникальными питателем из россыпи LSM2, разработанным Mirae."
