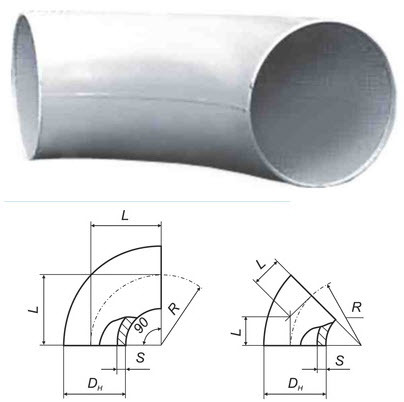

 "Отводы штампосварные ТУ 1469-006-00153229-2009 Наименование Отводы крутоизогнутые штампосварные Условное давление Ру, МПа для магистральных трубопроводов - до 11,8; для промысловых трубопроводов - до 16 Наружный диаметр Dн, мм 325-1420 Температура t, °С от -70 до +170 Угол гиба, гр 30, 45, 60, 90 Радиус гиба 1,5 Dу Материал 20, 09Г2С, 10Г2ФБЮ и др. Климатическое исполнение У, УХЛ Коэффициент условий работы для трубопроводов, m 0,6; 0,75; 0,9 Отводы могут быть изготовлены с другими характеристиками (давление, коэффициент условий работы, климатическое исполнение) и для соединения с трубой другой толщины. При необходимости можно изготовить отводы с переходными кольцами длиной не менее 250 мм, согласно СНиП III-42-80. Отводы могут изготавливаться с наружным изоляционным покрытием по ТУ 1469-011-00153229-2008. Пример условного обозначения: Отвод крутоизогнутый штампосварной с углом поворота 90 , наружным диаметром 720 мм и толщиной стенки присоединяемой трубы 16 мм класса прочности К60, на рабочее давление 7,5 МПа, при коэффициенте условий работы m=0,6, для климатического исполнения УХЛ: Отвод ОКШС 90 720(16К60)-7,5-0,6-УХЛ ТУ 1469-006-00153229-2009"
