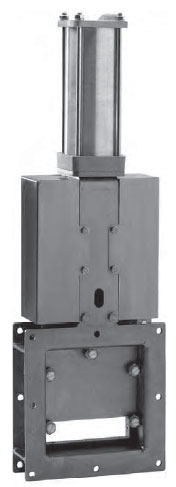

Затвор шиберный ножевой для бункера Orbinox BC
|
Поделитесь страницей в Социальных сетях
|
|
Букерный шиберный (ножевой) затвор квадратного сечения, Ду 150 х 150 до 600 х 600*. Тип ВС. Ножевые затворы квадратного сечения типа BC предназначены для применения в различных отраслях промышленности. Главным образом, затворы используются на выходе бункера. Конструкция корпуса и седлового уплотнения исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как: - Очистные сооружения - Химическая промышленность - Пищевая промышленность - Энергетика Максимальное рабочее давление От 150 х 150 до 600 х 600 - 1 бар. Стандартно фланцевое присоединение. Описание затвора Корпус Полнопроходное исполнение обеспечивает высокую пропускную способность минимальные потери давления. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие. Направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу. Нож Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения уплотнений. Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора. По запросу материал ножа может быть изменен для использования на более высоких параметрах. Уплотнение по корпусу Долговечное уплотнение из нескольких витков плетеного синтетического волокна c PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения. Шток Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока. Для затворов с выдвижными штоками предусмотрен защитный кожух, предназначенный для защиты штока затвора от пыли. Управление Возможны варианты комплектации затвора штурвалом (выдвижной/невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом. Бугель Материал - углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали). Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках. Эпоксидное покрытие Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую электростатическую и коррозионную стойкость, а также высокоэстетичный вид затвора. Стандартный цвет шиберных (ножевых) затворов ORBINOX - синий. Дополнительные опции Защитная крышка Обеспечивает герметичное уплотнение и предназначена для использования на агрессивных средах. Снижает необходимость в техническом обслуживании и ремонте сальника (рис.1). Система очистки Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор без демонтажа от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие (рис. 2). В зависимоти от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости. Нестандартне затворы Компания Академия Тепла поставляет затворы на нестан дартные параметры: большие диаметры и/или дав ления, нестандартные материалы, а также специ альные конструкции затворов. Материалы Стандартное исполнение - углеродистая сталь и AISI 316, возможно исполнение из специальных сплавов (254SMO, хастелой - жаропрочный сплав на никелевой основе и т. д.). Управление Ручное: штурвал (с выдвижным или невыдвижным штоком) цепной рычажный конический редуктор Сервоприводы: электрический пневматический* гидравлический Аксессуары: механические ограничители устройства блокировки ручные дублеры соленоидные клапаны позиционеры концевые выключатели бесконтактные выключатели удлинения штока
