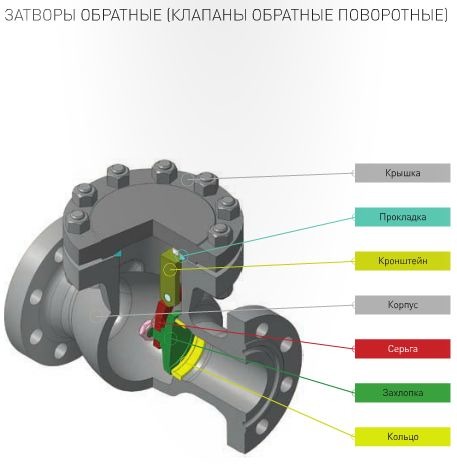

Затворы обратные (клапаны обратные поворотные)
|
Поделитесь страницей в Социальных сетях
|
|
 "Затворы обратные (клапаны обратные поворотные) изготавливаются из стали марок:20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ. Рабочее положение на горизонтальном трубопроводе - крышкой вверх. Рабочее положение на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока рабочей среды должно быть под диск захлопки (по направлению стрелки на корпусе). Строительные длины по ГОСТ 3326-86 Присоединительные размеры и размеры уплотнительных поверхностей затворовпо ГОСТ Р 54432-2011: PN 1,6 МПа (16 кгс/см?) - исполнение B; PN 4,0 МПа (40 кгс/см?) - исполнение E; PN 6,3; 16,0 МПа (63; 160 кгс/см?) - исполнение J. По заказу возможно изготовление магистральных фланцев корпуса затвора с уплотнительными поверхностями по ГОСТ 12815-80, ряд 2. Затворы изготавливаются в климатических исполнениях У1, ХЛ1, УХЛ1 по ГОСТ 15150-69. Затворы соответствуют требованиям ГОСТ Р 53671-2009. Герметичность затворов для всех потребителей, не предъявляющих дополнительных требований, по ГОСТ Р 54808-2011: класс «F» - для PN < 40 кгс/см2, класс «ЕЕ» - для PN ? 40 кгс/см2. Герметичность затворов для объектов ОАО «АК «Транснефть» в соответствии с таблицей 6.2 ОТТ-75.180.00-КТН-352-09. Герметичность затворов для объектов ОАО «Газпром» в соответствии с таблицей 7.3 СТО Газпром 2-4.1-212-2008. При заказе указывать: наименование изделия; номинальный диаметр, DN; номинальное давление, PN, кгс/см?; обозначение изделия."
