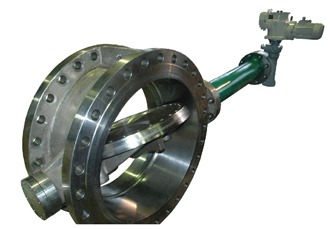

Запорно-регулирующий поворотный затвор с тройным эксцентриситетом ЗРД
|
Поделитесь страницей в Социальных сетях
|
|
"Затворы предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств, служат для перекрытия потока и регулирования параметров рабочей среды, посредством изменения ее давления и расхода в соответствии с полученной командной информацией. Имеют различные варианты уплотнения: металл по металлу, ламинарное, мягкое (резина) или др., обеспечивают высокую герметичность (по классу "А") даже для газа в условиях повышенных температур и больших перепадов давления, герметичность может сохраняться в обоих направлениях. Зарекомендовали себя в условиях работы промышленных объектов, требующих соблюдения повышенного уровня безопасности, безаварийности и минимальное обслуживание, имеют невысокий крутящий момент, просты в обслуживании и ремонте. Основная цель конструкции клапана с тремя эксцентриситетами - это обеспечение полного отсутствия трения между седлом и диском на всем ходе запорного органа со значительным сокращением нежелательных деформаций, что является совершенным решением проблемы протечек из-за истирания рабочих поверхностей, при этом уменьшается сила сопротивления открытию. Третий эксцентриситет позволяет мгновенно размыкаться уплотнению корпуса с диском при открытии, что значительно уменьшает истирание и механический износ, увеличивая срок службы изделия, улучшая функцию уплотнения и обеспечивая полный контакт уплотнительных поверхностей при закрытии с самоуплотнением затвора за счет перепада давления рабочей среды. Шток изготавливается из калящейся нержавеющей стали. Уплотнение - графлекс. В зависимости от условий эксплуатации основные детали затвора (корпус, диск) могут быть изготовлены из различных материалов: углеродистые стали 09Г2С, 20 и др., легированные стали: 12Х18Н10Т, 08Х17Н13М2Т и др. по заданию заказчика. В таблице указаны не все производимые клапаны. РN от 1 до 14 МПа. Рабочая среда: вода, пар, агрессивные и неагрессивные жидкости, природный газ, пар, нефтепродукты и др. среды. Температура - от -196°С до + 570°С. Тип присоединения: фланцевое, межфланцевое, сварное. Направление подачи среды: одностороннее, двустороннее. Комплектуются приводами ЗАО ПО "Тулаэлектропривод", ПЭМ, AUMA, ручным или другим по заданию заказчика."
