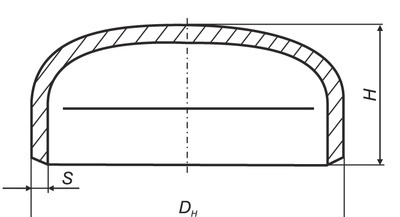

Заглушки эллиптические ТУ 1469-001-34929762-2004
Наименование Заглушки эллиптические штампованные Условное давление Py, МПа до 40 Наружный диаметр Dн, мм 45-325 Температура t, °С от -70 до +200 Материал 20, 09Г2С и др. По требованию заказчика возможно изготовление заглушек эллиптических из других марок стали.Пример условного обозначения: Заглушка 159х12 мм на давление 12,5 МПа из стали 09Г2С: Заглушка 159х12-12,5 ст. 09Г2С ТУ 1469-001-34929762-2004 Минимальные номинальные значения толщин стенок заглушек из стали 09Г2С: Dн, мм 16 МПа 20 МПа 25 МПа 32 МПа 40 МПа Smin Масса, кг Smin Масса, кг Smin Масса, кг Smin Масса, кг Smin Масса, кг 45 3,0 0,12 3,0 0,12 3,0 0,12 3,5 0,12 4,5 0,12 57 3,0 0,19 3,0 0,19 4,0 0,19 4,5 0,19 6,0 0,22 76 3,5 0,27 4,0 0,33 5,0 0,38 6,0 0,48 8,0 0,57 89 4,0 0,49 5,0 0,58 6,0 0,73 7,0 0,73 9,0 0,87 108 4,5 0,84 6,0 1,08 7,0 1,08 9,0 1,30 11,0 1,49 114 5,0 0,84 6,0 1,08 8,0 1,30 9,0 1,30 11,0 1,49 133 6,0 1,51 7,0 1,51 9,0 1,82 11,0 2,11 13,0 2,38 159 7,0 2,13 9,0 2,59 10,0 3,02 13,0 3,24 15,0 3,79 168 8,0 2,59 9,0 2,59 11,0 3,02 13,0 3,24 16,0 4,13 219 10,0 5,47 12,0 6,24 14,0 6,97 17,0 7,67 21,0 8,95 273 12,0 9,91 14,0 11,13 18,0 13,42 22,0 15,52 325 14,0 15,85 17,0 17,56 21,0 20,82
Вас также могут заинтересовать

Заглушки штампованные эллиптические ТУ 1469-001-05777029-2009

ТУ 1469-001-05777029-2009 Днища (заглушки) штампованные эллиптические, наружными диаметрами D от 57 до 377 мм, на рабочее давление до 15,7 МПа

Отводы бесшовные ТУ 1469-001-34929762-2004

Отводы бесшовные ТУ 1469-001-34929762-2004 Наименование Отводы крутоизогнутые бесшовные Условное давление Ру, МПа до 50 Наружный диаметр Dн, мм 57-219 Температура t, °С от -70 до +200 Угол гиба, гр 30

Переходы бесшовные ТУ 1469-001-34929762-2004

Переходы бесшовные ТУ 1469-001-34929762-2004 Наименование Переходы бесшовные концентрические Условное давление Ру, МПа до 63 Наружный диаметр D, мм 45-530 Температура t, °С от -70 до +200 Материал 20,
Внимание!
Информация по Заглушки эллиптические ТУ 1469-001-34929762-2004 предоставлена компанией-поставщиком Серебряный мир 2000, ЗАО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
