Трансформатор ТМ 400/10/0,4
|
Поделитесь страницей в Социальных сетях
|
|

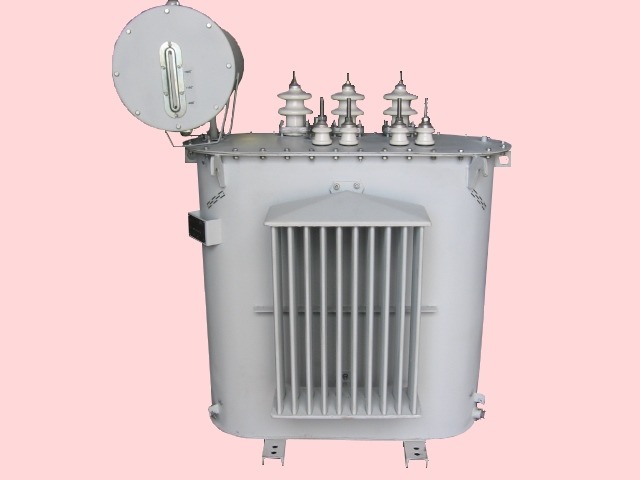

Трансформаторы ТМ-400 10/0,4 трехфазные с естественным масляным охлаждением, предназначены для преобразования электрической энергии в сетях энергосистем, а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц. Трансформаторы состоят из активной части, крышки и сварного бака овальной формы. На крышке расположены вводы ВН и НН, привод переключателя, расширитель с маслоуказателем и воздухоосушителем. Активная часть состоит из магнитопровода с обмотками, нижних и верхних ярмовых балок, переключателя ответвлений обмоток. Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатанной электротехнической стали. Конструкция обмоток - цилиндрическая. Обмотки ВН имеют регулировочные отводы. При изготовлении обмоток применена блочная намотка (т.е обмотка ВН наматывается на обмотку НН). Активная часть трансформатора жестко закреплена в верхней части бака в четырех местах распорными винтами. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеется пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены полосы с отверстиями для крепления трансформатора к фундаменту.
