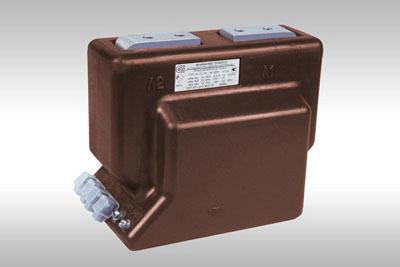

Опорные трансформаторы тока ТОЛ-10-1

"Назначение Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установок (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в условиях: высота над уровнем моря не более 1000 м; температура окружающей среды с учетом перегрева воздуха внутри КРУ приведена в таблице 1; окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию; рабочее положение - любое. Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов. Могут изготавливаться переключаемыми по первичной или вторичной стороне. Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25 от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА. В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА. Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток."
