Антенны направленные АН-450

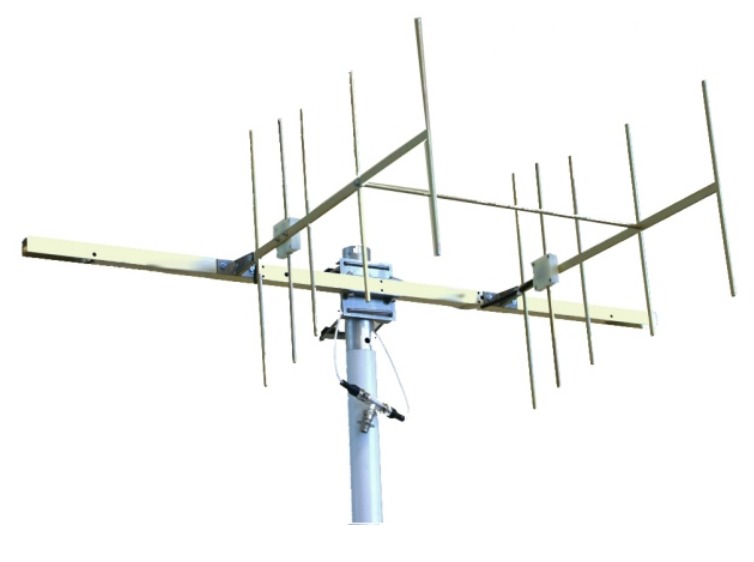

"АНТЕННА НАПРАВЛЕННАЯ "АН-450" ОПИСАНИЕ Система антенн напраленная предназначена для приема и/или передачи радиосигнала в рабочем диапазоне частот. Система антенн одноканальная с линейной, вертикальной поляризацией. В системе две антенны. В рабочем режиме антенны устанавливаются на расстоянии о,4 м по горизонтали. Антенна может поставляться в комплекте с МШУ на рабочий диапазон частот. Дополнительно антенна предусматривает крепление ненаправленной антенны с МШУ на рабочий диапазон частот. ПРИМЕНЕНИЕ Прием/передача радиосигналов мобильных и базовых станций стандарта CDMA-450 Прием/передача радиосигналов в диапазоне частот 434...464 МГц Стационарные и мобильные комплексы радиоконтроля ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Направленная антенна в диапазоне частот 434...464 МГц Коэффициент усиления на частоте 450 МГц не менее 10 дБ по отношению к диполю (10 dBd) КСВН в диапазоне рабочих частот не хуже 2,5 Ширина диаграммы направленности на частоте 450 МГц в горизонтальной плоскости не более 37° Ширина диаграммы направленности на частоте 450 МГц в вертикальной плоскости не более 54° nДиапазон рабочих частот 434...464 МГц при КСВН не хуже 1:2.5. nВход системы коаксиальный, с волновым сопротивлением 50 Ом, Zвх = 25 Ом, симметрирующее устройство типа «стакан» и согласующий трансформатор. nКоэффициент стоячей волны (КСВН) на входе системы не хуже 1:1.5 в диапазоне частот 446...454 МГц. nУровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе системы не более -25 дБ. nШирина диаграммы направленности по (2?°) по уровню -3 дБ: 450 МГц Е = 37°, Н = 54°. nУровень подавления заднего лепестка (F/B-180?): 450 МГц = 21 дБ nКоэффициент усиления (G): 450МГц = 10 дБ по отношению к диполю (10 dBd) nМаксимальная подводимая мощность к системе в режиме передачи не более 50 Вт во всём рабочем диапазоне частот. nДопустимый диапазон диаметров труб для крепления 40...60 мм. nТип выходных разъемов: СР50- 154ФВ. nТип соединительных кабелей трансформаторов: РК50-2- 22. nТип соединительного тройника: СР50- 151ФВ. nГабаритные размеры полотна антенны 336х488х10 мм. nМасса комплекта не более 420 г. nТемпература окружающего воздуха -50...+ 50?С. nОтносительная влажность окружающего воздуха 98% при температуре 25°С nМинимальное атмосферное давление 61 кПа"
Вас также могут заинтересовать

Антенна направленная AL-1800-13

GSM 1800 (1800-2000 МГц) Усиление 13 дБ Диаграмма 50° (гориз.), 40° (верт.) Габаритные размеры 492 х 99 х 38 мм

Антенны направленная АН 100-700

"АНТЕННА НАПРАВЛЕННАЯ "АН 100-700" Антенна широкополосная направленная предназначена для приема и/или передачи радиосигнала в рабочем диапазоне частот. Антенна логопериодической структуры, одноканальн

Антенна направленная АН-800

"АНТЕННА НАПРАВЛЕННАЯ "АН-800" ОПИСАНИЕ Система антенн напраленная предназначена для приема и/или передачи радиосигнала в рабочем диапазоне частот. Система антенн одноканальная с линейной, вертикально

Антенна направленная носимая АНН 900-1800

"Антенна направленная носимая АНН 900-1800 Антенна направленная носимая "АНН 900-1800" предназначена для приема и/или передачи радиосигнала в рабочем диапазоне частот. Антенна одноканальная с линейной

Антенны направленные малогабаритные АНМ 450

"АНТЕННА НАПРАВЛЕННАЯ МАЛОГАБАРИТНАЯ "АНМ 450" ОПИСАНИЕ Антенна направленная малогабаритная "АНМ 450-475" предназначена для приема и/или передачи радиосигнала в рабочем диапазоне частот. Система антен
Внимание!
Информация по Антенны направленные АН-450 предоставлена компанией-поставщиком НИИ Современных телекоммуникационных технологий, ЗАО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
