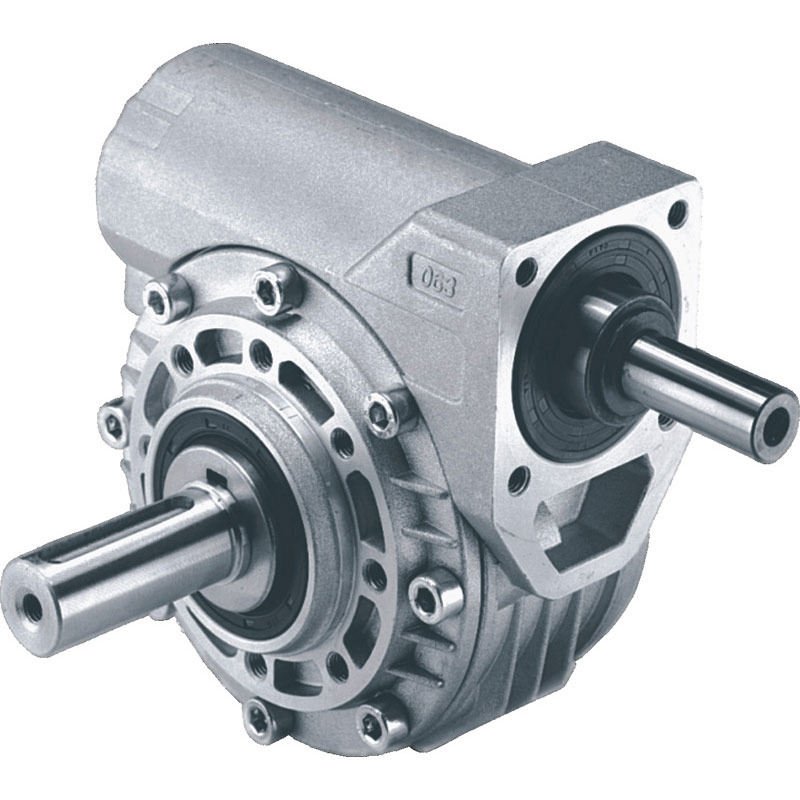

Червячный редуктор 1Ч-80, 2Ч-80

"Редукторы для нефтяной промышленности механическое устройство для передачи вращения между скрещивающимися (обычно под прямым углом) валами посредством червяка (винта) и сопряжённого с ним червячного колеса (червячная передача). Червяк представляет собой винт с трапецеидальной или близкой к ней резьбой, а червячное колесо является зубчатым колесом, зубья которого имеют особую дугообразную форму. Червячное колесо охватывает червяк на некоторой дуге (обычно до 100°). Ведущим в червячной передаче редуктора является обычно червяк, ведомым — червячное колесо; в редких случаях (для повышающих передач) ведущим может быть червячное колесо. В наиболее распространённых червячных редукторах используются цилиндрические червяки; червяки с витками на тороидной поверхности применяются в глобоидных передачах. В зависимости от числа заходов резьбы (ниток нарезки) различают одно-, двух- и четырёхзаходные червяки; по форме профиля витка — архимедовы, с вогнутым профилем и др. червяки. ЧЕРВЯЧНЫЙ РЕДУКТОР 1Ч-80, 2Ч-80 Основные технические характеристики іном Редуктор 2Ч-80 Мкр ,Н .м КПД 8 230 0,90 10 210 0,89 12,5 200 0,88 16 260 0,85 20 240 0,83 25 220 0,82 31,5 280 0,77 40 260 0,72 50 240 0,71 63 210 0,64 80 180 0,61 iном - номинальное передаточное число; Мкр - номинальный крутящий момент. Габаритные и присоединительные размеры Aw A B B 1 B 2 B 3 H H 1 H 2 L L 1 L 2 L 3 L 4 d 80 180 165 140 185 212 267 92 42 238 160 225 260 145 15 Быстроходный вал: d d 1 l l 1 b t 25 М8 42 20 5 13,45 Тихоходный вал: d d 1 l l 1 b t 35к6 М8 80 20 10 38"
