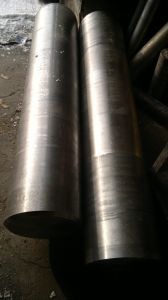

Титановый Круг ВТ6

"Титан ВТ6 относятся к числу наиболее распространенных за рубежом титановых сплавов. Сплав ВТ6 используется от изготовления крупногабаритных сварных и сборных конструкций летательных аппаратов до применения в медицине. Такое широкое распространение этого сплава объясняется удачным его легированием. Алюминий повышает прочностные и жаропрочные свойства, а ванадий относится к числу тех немногих легирующих элементов в титане, которые повышают не только прочностные свойства, но и пластичность. Наряду с высокой удельной прочностью сплав ВТ6 обладает меньшей чувствительностью к водороду по сравнению со сплавами ОТ4 и ОТ4-1, низкой склонностью к солевой коррозии и хорошей технологичностью. Сплавы хорошо деформируются в горячем состоянии. Из сплавов типа ВТ6 получают прутки, трубы, профили, поковки, штамповки, плиты, листы. Свариваются всеми традиционными видами сварки, в том числе и диффузионной. Сплавы ВТ6 применяют в отожженном и термически упрочненном состояниях. Отжиг листов, тонкостенных труб, профилей и деталей из них обычно проводят при 750-800 °С с последующим охлаждением на воздухе или вместе с печью. Отжиг прутков, поковок, штамповок и других крупногабаритных полуфабрикатов и деталей из них проводят при 750-800 "С. Охлаждение вместе с печью крупных полуфабрикатов предотвращает их коробление, а для мелких деталей позволяет избежать .частичной закалки. Однако в последнее время было доказано, что целесообразно повысить температуру отжига до 900-950 °С, что приведет к повышению вязкости разрушения и ударной вязкости при сохранении высоких пластических свойств из-за формирования смешанной структуры с большой долей пластинчатой составляющей. Двойной отжиг также позволяет повысить вязкость разрушения и сопротивление коррозии."
