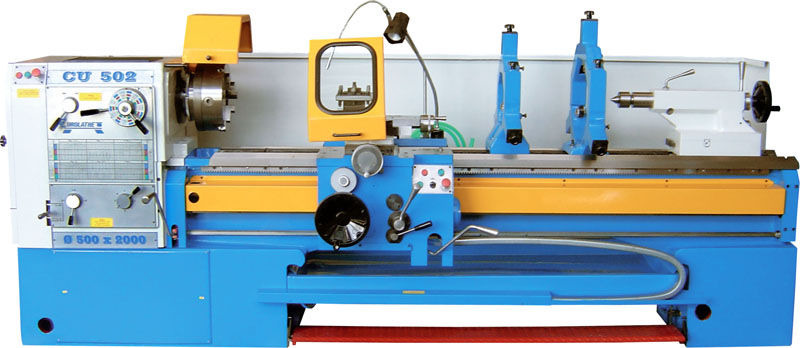

Токарно-винторезные станки CU 502

"Токарно-винторезные станки CU 502 Технические характеристики Параметры Ед. изм. Величина Высота центров над направляющими мм 250 РМЦ - Расстояние между центрами мм 1000;1500;2000 3000;4000;5000 Максимальный диаметр обрабатываемой заготовки: мм - над направляющими; 500 - над суппортом; 300 - в выемке станины. 690 ШПИНДЕЛЬ Ширина направляющих мм 400 Передний конец по DIN55022 по ASA №8, №11 №8, №11 Диаметр отверстия шпинделя мм 72, 104 Количество скоростей шпинделя шт. 16 Обороты шпинделя об/мин 11,2-2000 ПОДАЧА РЕЗЬБЫ Количество подач шт. 144 Диапазон подач: - продольная; мм/об 0,039-24 - поперечная. мм/об 0,0195-12 Количество резьб: шт. 72 - шаг миллиметровой резьбы; мм 0,5-240 - шаг дюймовой резьбы; вит/1" 60-1/8 - шаг модульной резьбы; m 0,125-60 - шаг диаметральной резьбы. DP 240-0.5 - поперечный ход суппорта 310 - ход резцедержателя 140 ПОДВИЖНАЯ ЗАДНЯЯ БАБКА Диаметр пиноли мм 75 Ход пиноли мм 200 Конус пиноли Morze МК5 ДВИГАТЕЛИ Главный двигатель кВт 5,5 Двигатель быстрого хода кВт 0,55 Двигатель гидроагрегата кВт 0,18 Двигатель охлаждающей системы кВт 0,18 ГАБАРИТНЫЕ РАЗМЕРЫ Ширина мм 1250 Высота мм 1430 Длина мм РМЦ 1000 2550 РМЦ 1500 3050 РМЦ 2000 3550 РМЦ 3000 4550 РМЦ 4000 5550 РМЦ 5000 6550 МАССА кг РМЦ 1000 2880 РМЦ 1500 3120 РМЦ 2000 3360 РМЦ 3000 4030 РМЦ 4000 4600 РМЦ - расстояние между центрами."
