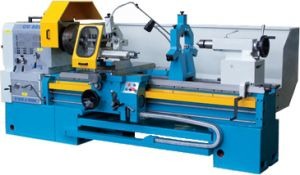

Токарное оборудование, токарно-винторезный станок CU 822

"Токарно-винторезный станок CU 822 Технические характеристики Параметр Ед. изм. Величина Высота центров над направляющими мм 417 РМЦ - Расстояние между центрами мм 1300;1800 2800;3800 4800;5800 Максимальный диаметр обрабатываемой заготовки: мм - над направляющими; 830 - над суппортом; 560 - в выемке станины. 1020 ШПИНДЕЛЬ Ширина направляющих мм 480 Передний конец по DIN55027 №11, №15 Диаметр отверстия шпинделя мм 113, 133, 153 Количество скоростей шпинделя шт. 18 Обороты шпинделя об/мин 5,6-1000 ПОДАЧА РЕЗЬБЫ Количество подач шт. 128 Диапазон подач: - продольная; мм/об 0,039-12 - поперечная. мм/об 0,0195-6 Количество резьб: шт. 256(4х64) - шаг миллиметровой резьбы; мм 0,5-120 - шаг дюймовой резьбы; вит/1" 60-1/4 - шаг модульной резьбы; m 0,125-30 - шаг диаметральной резьбы; DP 240-1 - поперечный ход суппорта; 520 - ход резцедержателя. 250 ПОДВИЖНАЯ ЗАДНЯЯ БАБКА Диаметр пиноли мм 100 Ход пиноли мм 240 Конус пиноли Morze МК6 ДВИГАТЕЛИ Главный двигатель кВт 11; 15 Двигатель быстрого хода кВт 0,55 Двигатель гидроагрегата кВт 0,12 Двигатель охлаждающей системы кВт 0,09 ГАБАРИТНЫЕ РАЗМЕРЫ Ширина мм 1580 Высота мм 1710 Длина мм РМЦ 1000 2550 РМЦ 1500 3050 РМЦ 2000 3550 РМЦ 3000 4550 РМЦ 4000 5550 РМЦ 5000 6550 РМЦ 6000 7550 МАССА кг РМЦ 1000 4270 РМЦ 1500 4510 РМЦ 2000 4750 РМЦ 3000 5420 РМЦ 4000 5990 РМЦ 5000 6600 РМЦ 6000 7100 РМЦ - расстояние между центрами."
