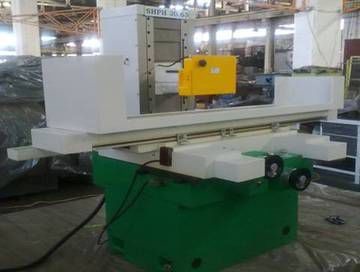

Плоскошлифовальные станки с гидромеханическим управлением ШПХ40, ШПХ50

"Плоскошлифовальные станки с гидромеханическим управлением ШПХ40, ШПХ50 Область применения плоскошлифовальных станков Плоскошлифовальные станки гаммы ШПХ с крестовым столом и гидромеханическим управлением предназначены для равномерного шлифования с периферии или лицевой части абразивного диска. Станки обеспечивают высокую точность и чистоту обрабатываемых поверхностей при минимальной потере машинного и вспомогательного времени. Отдельные модели отличаются принципиальными решениями механизмов приводов и направления по трем осям подачи. В то же время они предназначены для обработки разных деталей с большими размерами. По точности работы, плоскошлифовальные станки отвечают БДС 15817 "Станки металлорежущие. Станки плоскошлифовальные с горизонтальным шпинделем и крестовым прямоугольным столом. Нормы точности.", и DIN 8632 Т1 "Werkzeugmaschinen; Planschleifmaschinen mit Waagerechter Schleifspindel und beweglichem Rechtecktisch bis 1600 mm Schleflange; Abnahmebedingungen." Технические характеристики Модель/Параметр ШПХ40.61 ШПХ40.81 ШПХ50.81 ШПХ50.101 Рабочий стол mm 400x630 400x800 500x800 500x1000 Размеры обрабатываемой детали LxBxH mm 630x450x510 800x450x510 800x540x510 1000x540x510 Шлифовальный диск DxB mm 450x63 450x63 450x63 450x63 Периферийная скорость, макс. m/s 45 45 45 45 Главный двигатель kW 7,5 7,5 7,5 7,5 Вес kg 5100 5200 5600 5700 Краткое техническое описание станков серии ШПХ Компоновка станков: Основное движение - вращение абразивного диска. Подающие рабочие движения делятся на три вида: по длине, вертикальное и поперечное. Компоновка всех моделей гаммы плоскошлифовальных станков "крестовый стол" - суппорт абразивного диска совершает вертикальное движение; обрабатываемая деталь - движение поперечное и по длине. И по трем осям прямолинейных движений направляющие являются скользящими, что дает большую точность ведения и достижения большого диапазона реализованных скоростей, включительно и близкие к 0. Основные движения 1. Продольное движение Продольное движение осуществляется при помощи гидравлического цилиндра; размер движения регулируется бесконтактными датчиками; скорость регулируется бесступенчато (т.е. ручным способом путем закручивания лимба) в границах 1,5-25 м/мин. Максимальный размер движения по длине разных моделей отличается в зависимости от длины рабочего стола. Модель / Параметр ШПХ 40.61 ШПХ 40.81 ШПХ 50.81 ШПХ 50.101 Максимальный продольный ход mm 710 880 880 1080 2. Поперечное движение Поперечное движение совершается крестовым столом, который несет на себе верхний стол с закрепленной на нем деталью. Максимальный размер поперечного хода различается в зависимости от ширины рабочего стола. Поперечное движение может быть механическим и автоматическим. В обоих случаях вращательное движение осуществляется шариковинтовой парой. Ручная точная подача с минимальным шагом 0,0001 мм, а грубое - 3 мм за 1 оборот соответствующего маховика. Поперечное автоматическое движение осуществляется гидроагрегатом. Существует два вида автоматических подач: постоянное и прерывное (ступенчатое). Размер хода регулируется посредством контактного датчика и двух подвижных кулачков. Скорость при постоянной подаче регулируется бесступенчато (ручное путем закручивания лимба), в пределах 0,25-1,3 м/мин, а при прерывном = 0,1-15 мм/ход. Модель/Параметр ШПХ40.61 ШПХ40.81 ШПХ50.81 ШПХ50.101 Рабочий стол mm 450 450 530 530 Регулирование величины поперечного хода 1. Контактный датчик 2. Подвижный кулак для реверса в переднем положении 3. Подвижный кулак для реверса в заднем положении 2.Вертикальное движение Вертикальное движение совершается суппортом, который находится на шлифовальном шпинделе с абразивным диском. Вертикальное движение автоматическое. Ручная точная подача с минимальным шагом 0,0001 мм, а грубое - 1 мм за 1 оборот соответствующего маховика. Вертикальная автоматическая подача гидравлическая и регулируется в диапазоне 0,001-,045 мм с шагом 0,0001мм. Конец автоматической подачи (т.е. достижение конечного размера) регулируется посредством контактного датчика. Максимальное расстояние от оси шпинделя до рабочей поверхности стола для разных моделей различно. Модель/Параметр ШПХ40.61 ШПХ40.81 ШПХ50.81 ШПХ50.101 Максимальное расстояние от оси до стола mm 735 735 735 735 Высокоточный контактный датчик (1) для достижения конечного размера Вращательное движение абразивного диска Начало движения шлифовального шпинделя производится путем двухскоростного асинхронного электродвигателя и посредством эластичного соединителя (сцепления). В шпиндельном узле применены четыре высокоточных аксиально-скользящих подшипника, которые смонтированные с предварительным натяжением. Фланец для шлифовального диска базируется на шпинделе по точно обработанной конусной поверхности. Допустимый радиальный удар на этой конусной поверхности относительно оси шпинделя составляет 0,003мм. Размеры шлифовального диска стандартные для всех мировых производителей абразивных дисков. Возможно, после предварительной заявки, обеспечить возможность использования дисков предназначенных для шлифования лицевой части. Начало движения двухскоростным электродвигателем позволяет переключение на более высокие обороты после определенного изнашивания абразивного диска по диаметру и достижения оптимальных периферийных скоростей шлифования. Электрооборудование Электрическая часть плоскошлифовальных станков расположена в отдельном электрическом шкафу. Все контакторы помещены на табло в электрическом шкафу станка. Низковольтная часть, находится на рамке, также в электрическом шкафу станка. Органы управления - кнопки и ключи, находятся на пульте управления станка. Остальные элементы - электродвигатели, электромагнитные распределители и выключатели смонтированы на станке. Все элементы электрической части сертифицированы знаком безопасности СЕ. Пульт управления 1. Управление шпинделем. 2. Управление поперечным ходом. 3. Управление вертикальным ходом. 4. Управление продольным ходом. 5. Управление электромагнитным столом. 6. Управление подачей СОЖ. Электрический шкаф станка Предусмотрены все требования норм безопасности, блокировки и аварийные выключатели."
