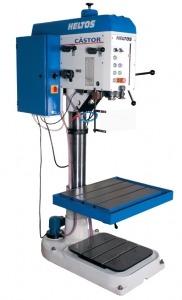

Вертикально-сверлильный станок VS 40/420 Castor

"Колонный сверлильный станок CASTOR предназначены для сверления, развёртывания, нарезания резьбы при штучном и серийном производстве. Шпиндельная головка и рабочий стол настраиваются по вертикали и вращаются вокруг колонны на 360 градусов. В соответствии с видом первичной передачи станки VS40 разделяются на два типа: CASTOR - первичная передача упругая. POLLUX - первичная передача механическая. Они оснащены ручной и машинной подачей и отличаются ступенчатым изменением оборотов шпинделя, достигая 12 (18) степеней. Изменение оборотов обеспечивается посредством рычагов и переключением оборотов электродвигателя. Серия CASTOR оснащена упругой первичной передачей, и переключение этой передачи обеспечивается с помощью зубчатой муфты (не требуется перемещения ремней). Машинная подача также переключаются с помощью рычага. Автоматическая муфта машинной подачи обеспечивает самопроизвольное выключение подачи при перегрузке. Глубина сверления настраивается с помощью миллиметровой шкалы. Элементы управления станков сосредоточены на передней панели. Шпиндель установлен в точных шариковых подшипниках, спиральная пружина возвращает шпиндель в верхнее положение. Смазывание всех подвижных деталей обеспечивается шнековым насосом. Электрооснащение сосредоточено в шкафу и полностью соответствует всем нормам ЕС. ТЕХНИЧЕСКИЕ ДАННЫЕ VS 40-420 Castor Диаметр сверления стали 600 МПа мм 40 Глубина сверления мм 220 Конус шпинделя MORSE 4 Указатель глубины сверления шкала Упор глубины сверления точная настройка Полезная поверхность стола - горизонтально мм 600 x 490 Т - пазы 3 x ш 14; шаг 112 Расстояние шпинделя от пол. площади стола макс.- мин. мм 1000 / 180 Вылет шпиндельной головки мм 305 Диаметр колонны мм 140 Вертикальное движение шпиндельной головки мм 180 Вертикальное движение консоли со столом мм 440 Настройка по высоте стола и шпиндельной головки зубчатым гребнем Обороты шпинделя - - количество степеней 12 - предел числа оборотов об/мин 56 - 2800 Направление вращения шпинделя правое - левое Первичная передача упругая (кл. ремень) Подачи ручные / машинные - количество степеней 4 - диапазон подач мм/об 0,11 - 0,45 Тип муфты электромагнитная Макс. аксиальное давление на шпиндель H 11000 Двигатель В 3 x 400 Электродвигатель обороты/мощность об/мин/кВт 1400 / 2,2 Охлаждение Об. 20 л; мощность накачки 30 л/мин Макс. размеры станка (Ш х Д х В) мм 730 x 1130 x 2100 Масса станка (нетто / брутто) кг 660 / 725 Размеры упаковки (Ш х Д х В) мм 1250 x 730 x 2200"
