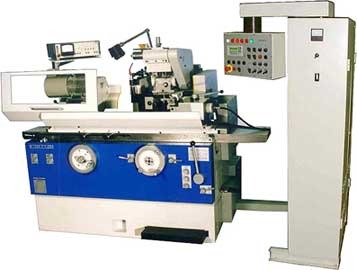

 Станок круглошлифовальный 3У12АФ11 предназначен для шлифования наружных и внутренних цилиндрических, конических и торцевых поверхностей при установке деталей в центрах, кулачковом патроне, на планшайбе или цангах. Обработка изделий производится продольным или врезным шлифованием в полуавтоматическом цикле с управлением надежной системой SIEMENS, состоящей из панели оператора OP7, контроллера SIMATIC S 7-30, электроприводов с цифровым управлением и прибором активного контроля, а также ручным управлением.Технические характеристики: Наибольший диаметр устанавливаемой детали, мм 200 Наибольшая длина устанавливаемой детали, мм 500 Рекомендуемый диапазон диаметров шлифуемых отверстий, мм 13…50 Высота центров, мм 125±2 Длина шлифования, мм 450 Диапазон регулирования скорости стола, м/мин (бесступенчато) 0,03…5 Угол поворота верхнего стола, град ± 8.5 Угол поворота салазок шлифовальной бабки, град ± 30 Размеры шлифовального круга , мм 400х50х203 Величина ручной толчковой подачи, мм на диаметр 0,001 Дискрета УЦИ, мм на диаметр 0,001 Скорость врезной подачи, мм/мин на диаметр (бесступенчато) 0,06…30 Диапазон величин импульсов подачи, мм на диаметр 0,02…0,06 Частота вращения изделия, об/мин ( бесступенчато) 55…900 Точность обработки постоянство диаметра в продольном сечении, мм 0,003 круглость, мм 0,0006 Суммарная мощность электродвигателей, кВт 9,5 Мощность главного привода, кВт 4 Габариты, мм 3600х2260х2040 Масса, кг 4500
