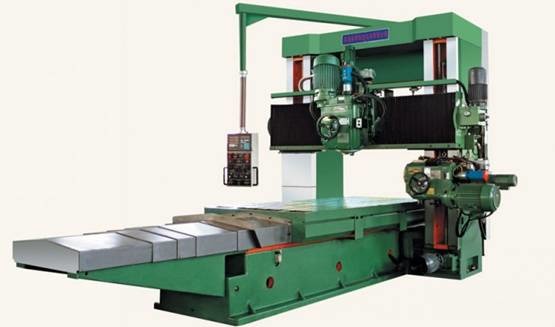

 Продольно-фрезерные станки серии Х3010 используют для обработки крупногабаритных деталей, главным образом, торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Станки двухстоечные. В трёхшпиндельном двухстоечном продольно-фрезерном станке станина имеет стол и портал, состоящий из двух стоек и балки. По направляющим стоек перемещается траверса и две горизонтальные поворотные фрезерные головки. Фрезерная головка перемещается по направляющим траверсы. Обработку деталей можно производить при движущемся столе и неподвижных фрезерных головках, при неподвижном столе и подаче головок или при одновременно движущихся столе и фрезерных головках. Технические характеристики: Максимальная рабочая длина, мм. 3000 Максимальная рабочая высота, мм. 2000 Расстояние между колоннами, мм. 1200 Габариты рабочего стола (Д х Ш), мм. 3000х1000 Максимальное перемещение рабочего стола, мм. 3200 Мощность двигателя перемещения рабочего стола, кВт 5 Скорость подачи рабочего стола (бесступенчатая регулировка) мм/мин от 0 до 2300 Мощность двигателя смазки рабочего стола, Вт. 125 Макс. расст. от торца шпинделя до поверхности рабочего стола, мм 1000 Ширина Т - образных пазов рабочего стола, мм 24 Количество фрезерных головок (шпинделей), шт. 3 Конус шпинделя (1 вертикальный и 2 горизонтальных) NT50 (7:24) Мощность шпинделя (1 вертикальный и 2 горизонтальных), кВт 11 Частота вращения шпинделей (мин/макс), об/мин 100/685 Максимальный вылет вертикального шпинделя, мм 300 Перемещение вертикального шпинделя влево/вправо, мм 1500 Скорость перемещений вертик. шпинделя (бесступенчатая), мм/мин 80-2000 Максимальный вылет горизонтального левого и правого шпинделей, мм 250 Перемещения горизонтального левого и правого шпинделей вверх/вниз, мм 600 Скорость перемещ. горизонт. левого и правого шпинделей (бесступ.), мм/мин 0-1600 Мощность подъёмного двигателя горизонт. левого и правого шпинделей. кВт 1,5 Перемещение траверсы вертикального шпинделя вверх/вниз, мм 800 Скорость перемещения траверсы вертик. шпинделя (бесступенч.), мм/мин. 0-800 Мощность подъёмного двигателя траверсы вертикального шпинделя, кВт 2,2 Безопасная нагрузка на рабочий стол, кг. 9000 Габариты станка (Д х Ш х В), мм 8000х3300х3000
