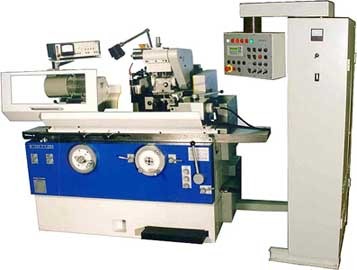

Универсальный круглошлифовальный полуавтомат высокой точности 3У12АФ11
|
Поделитесь страницей в Социальных сетях
|
|
Полуавтоматический круглошлифовальный станок высокой точности предназначен для шлифования цилиндрических, конических, торцевых поверхностей при установках заготовок в центрах, кулачковом патроне, на планшайбе, или в цангах. Продольное или врезное шлифование в ручном режиме и в полуавтоматическом цикле с управлением от комплекта Siemens, состоящего из электроприводов, прибора активного контроля и панели оператора. Технические характеристики Наибольший диаметр устанавливаемой детали мм 200 Наибольшая длина устанавливаемой детали мм 500 Рекомендуемый диапазон диаметров шлифуемых отверстий мм 13...50 Высота центров мм 125±2 Длина шлифования мм 450 Диапазон, регулируемых скоростей стола, бесступенчатое м/мин 0,03...5,0 Угол поворота верхнего стола град ±8,5 Угол поворота салазок шлифовальной бабки град ±30 Угол поворота бабки изделия град 0...90 Типовой размер устанавливаемого круга мм 400х50х203 Величина ручной толчковой подачи мм на ? 0,001 Дискрета ввода устройства цифровой индикации мм на ? 0,001 Скорость врезной подачи мм на диаметр, бесступенчатое мм/мин 0,04...10 Диапазон величин импульсов подачи мм на ? 0,001...0,099 Частота вращения изделия, бесступенчатое, минимум об/мин 55...900 Суммарная установленная мощность кВт 9,5 Мощность главного привода кВт 4 Количество оборотов инструмента об/мин 63...3150 Габаритные размеры 3600х2260х2040 мм Вес, прибл. 4500 кг Точность обработки Отклонение от круглости в центрах мкм 0,06 в патроне мкм 1 Постоянство диаметра в продольном сечении мкм 2 Шероховатость поверхности, Ra наружной мкм 0,08 внутренней мкм 0,16 торцевой мкм 0,32
