Манометр грузопоршневой МП-2,5 класса точности 0,01

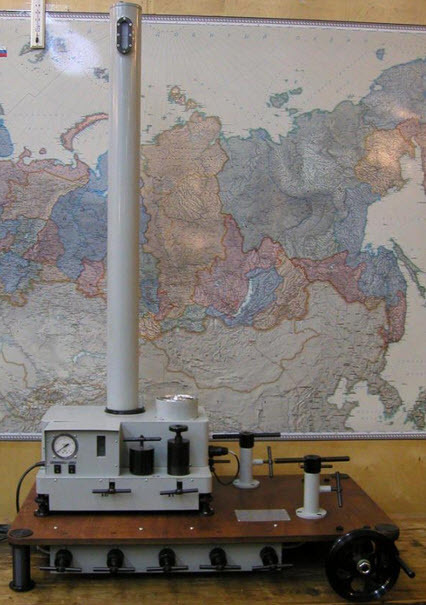

"Манометр грузопоршневой МП-2,5 класса точности 0,01 Манометр избыточного давления грузопоршневой МП-2,5 класса точности 0,01 (в дальнейшем по тексту -манометр) предназначен для поверки и калибровки образцовых грузопоршневых манометров и мановакуумметров 2-го разряда; образцовых деформационных манометров 3-го разряда класса точности 0,15; образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов класса точности 0,1 и 0,15 непосредственным сличением. Технические характеристики манометра соответствуют ТУ4212-014-55862958-05. Технические характеристики Верхний предел измерений, МПа (кгс/см2) 0,25 (2,5) Нижний предел измерений, МПа (кгс/см2) 0 Номинальное значение приведенной площади поршня, см2 1,0 Допускаемое отклонение действительного значения приведенной площади поршня от номинального значения, см2 (%) ± 0,004 (± 0,4) Пределы допускаемой основной погрешности манометра, %: - при давлениях от 10 до 100% от верхнего предела измерений; - при давлениях до 10% от верхнего предела измерений. ±0,01 от значения измеряемого давления ± 0,01 от 0,1 верхнего предела измерений Порог реагирования не более 1,2 Па Скорость опускания поршня не более 0,4 мм/мин Продолжительность свободного вращения поршня не менее 4 мин Скорость вращения поршня, об/мин От 30 до 60 Номинальное значение массы поршня с грузоприёмным устройством, кг, не более 0,1x0,98 Рабочая жидкость Смесь из 50% керосина по ОСТ38.01407-86или ТУ38.71-58-10-90 и 50% трансформаторного масла по ГОСТ 10121-76 или по ГОСТ 982-80 марок : Т-750, Т-500,ПТ Расход рабочей жидкости на одну заправку, дм3 5 Питание от сети переменного тока: Напряжение, В Частота, Гц 220±22 50±0,4 Габаритные размеры, мм 890x620x1360 Масса, кг, не более 55 Наименование параметров Норма для манометра Комплект поставки МКДС.406141.096 Блок колонки грузопоршневой измерительной 1 МКДС.306444.023 Устройство для создания давления 1 Комплект грузов, подогнанных под номинальное значение давления: МКДС.301313.074 МКДС.301313.075 МКДС.712342.1-23 Груз 0,05 МПа (0,5 кгс/см2) (50кПа) Груз 0,01 МПа (0,1 кгс/см2) (10кПа) Груз 0,005 МПа (0,05 кгс/см2) (5кПа) 4 4 2 Комплект специальных грузов: МКДС.712342.123-01 МКДС.301313.075-01 МКДС.301313.074-01 Груз 0,05 кг Груз 0,1 кг Груз 0,5 кг 1 3 3 Комплект грузов, подогнанных под номинальное значение массы: МКДС.712342.123-01 МКДС.301313.075-01 МКДС.301313.074-01 Груз 0,05 кг Груз 0,1 кг Груз 0,5 кг 2 4 9 Поставляется по заявке потребителя за отдельную плату МКДС.754176.015-03 Прокладка 20 Комплект сменных частей и принадлежностей: МКДС.758412.018 МКДС.758412.018-01 МКДС.758412.018-02 МКДС.758412.018-03 Гайка М 10 х 1 Гайка М 12x1,5 Гайка М 14 х 1,5 Гайка М 20x1,5 2 2 2 2 МКДС.305311.008-01 Вентиль сильфонный 1 МКДС.306578.006 Сильфон 1 112-118-25-2-2 Кольцо ГОСТ 18829-73/ГОСТ 9833-73 1 044-048-25-2-2 Кольцо ГОСТ 18829-73/ГОСТ 9833-73 1 МКДС.406141.008 Уровень 2 МКДС.406141.008ЭТ Этикетка на уровень 1 МКДС.406141.027-02 РЭ Руководство по эксплуатации 1 Паспорт на электродвигатель Д-32 1 Свидетельство о поверке 1 МКДС.406141.000-01 МП Методика поверки 1 Обозначение Наименование Количество Примечание"
