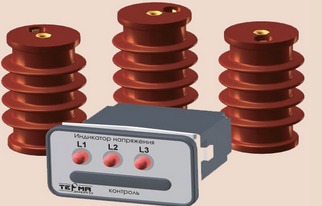

Устройство индикации напряжения со встроенными реле ИН 3-10Р-00 УХЛ3.1
"Устройство индикации напряжения ИН 3-10Р-00 УХЛ3.1Сертификат соответствия № РОСС RU.ME.05.H00093 (ТУ 3414-004-73361303-2006). Устройство ИН 3-10Р-00 УХЛ3.1 с двумя реле «сухой контакт» предназначено для прямого и дистанционного контроля рабочего напряжения между шиной и корпусом распределительного устройства независимо в каждой из фаз в электроустановках на номинальное напряжение 6-35 кВ в частотном диапазоне 17 Гц - 60 Гц согласно МЭК 61243-5 п. 4.9.1. Основные схемы применения устройства ИН 3-10Р-00 УХЛ3.1: - дистанционный контроль напряжения, пропадания хотя бы одной из фаз, замыкания фазы на «землю»; - блокировка ошибочного включения заземляющих ножей при наличии напряжения на отходящей линии; - автоматический ввод резерва (АВР); - контроль размыкания контактов в вакуумных камерах выключателя и др. Например: - в ГУП «Санкт-Петербургский метрополитен» в 2012 г. реализован проект дистанционного контроля напряжения на вводах СТП на всех станциях метро с применением данных устройств; - в Центральных ЭС, филиал ОАО «МОЭСК», в 2013-2014 г.г. на нескольких подстанциях в ячейках КРУ К-12, К-26, К-104 планируется реализовать схемы блокировки ошибочного включения заземлителя, если на отходящей линии есть напряжение; - в КРУ TOO "ELCOS" устройство ИН 3-10Р-00 УХЛ3.1 применяется для АВР. Состав устройства со встроенными реле аналогичен устройству ИН 3-10-00, и отличается от него только наличием в блоке индикации двух реле К1 и К2 и дополнительного светодиода жёлтого цвета на лицевой панели, индицирующего присутствие в блоке вспомогательного напряжения. Маркировка выводов указана на шильдике на блоке индикации. Реле К1 срабатывает, когда присутствует все три фазы рабочего напряжения. Реле К2 срабатывает на состояние без напряжения. В других случаях оба реле не активны. Для работы требуется вспомогательное напряжение питания 110-250В постоянное или переменное 50-400 Гц. Возможно другое напряжение питания по согласованию с заказчиком."
