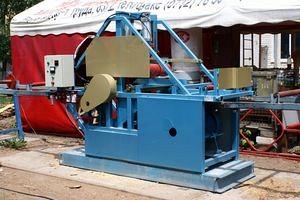

Станок многопильный рамный Авангард-РM-50 М-2

Станок предназначен для продольной распиловки 2-х, 3-х и 4-х кантных лафетов или брусьев высотой 240 мм и шириной 450 мм на обрезную доску. Точность распиловки по толщине составляет ?1мм. на длине 6 м. Минимальная длина распиливаемой древесины 1500 мм. По желанию заказчика станок может быть оснащен дополнительными верхними рябухами для увеличения эффективности подачи заготовок. Базовой моделью для всего семейства станков РМ, выпускаемых предприятием, является многопил РМ-50 М-2. Значительная часть его технических характеристик является общей для всех последующих модификаций. Конструктивные отличия каждой модификации и их технические возможности определяются функциональным назначением и требованиями потребимтелей. Поэтому, ниже приведены общие для всех модификаций параметры, а отличительные особенности указываются в разделах, относящихся к каждой модификации отдельно. Все станки семейства РМ-50М-2 относятся к серии легких станков, предназначенных для распила древесины с точностью более высокой, чем обеспечивают классические рамные пилорамы, являются более экономичным, как в отношении отходов древесины, так и в энергоемкости на единицу объема перерабатываемой древесины. Распиловка производится при вертикальном перемещении рамки с пилами и горизонтальной подаче обрабатываемого материала. Монтаж станков может производиться без применения специального фундамента на предварительно подготовленную ровную и твердую площадку (забетонированную) размером 3х1,5м с помощью анкерных болтов. Принцип действия многопила РМ-50М-2: Конструктивно многопил представляет собой известную многим рамную пилораму. Преимущества многопила РМ-50М-2 по сравнению с традиционными рамными пилорамами типа Р63 и много круглопильными станками: 1. Малая энергоемкость. 2. Высокое качество и точность распила (±0.5мм/6м, реально ±0.2мм/6м) 3. Малая толщина пропила - 2,5 мм. 4. Не требуют фундамента и могут быть легко разобраны и перевезены, что позволяет применять их непосредственно на делянке в лесу. 5. Высокая производительность - до 3,5 м3 обрезной доски в час. Преимущества рам по сравнению с ленточными пилорамами: 1. Высокая надежность пил 2. Высокая производительность. 3. Правильно подготовленный инструмент и оптимальная скорость подачи обеспечивают более высокое качество поверхности доски. Расчет производительности многопила РМ-50М-2 при максимальной загрузке Количество пил 10-12 (доска 40-50 мм) Площадь макс. сечения, м2 0,24*0,495=0.118 Скорость подачи, м/ч 25 Производительность, м3/ч 0.118*25=2,95 Приблизительный расчет производительности многопила при двусменной работе 5 дней в неделю и полной загрузке. 2.95м3/ч*16часов*24 дня=1130 м3 Наименование показателей Ед. изм. Значение Максимальная высота обрабатываемых лафетов мм 240 Минимальная высота обрабатываемого лафета мм 80 Максимальная ширина обрабатываемых лафетов мм 450 Максимальная длина обрабатываемых лафетов не ограничена Минимальная длина обрабатываемых лафетов: без дополнительного прижима на входе с прижимом м м 3 1 Количество пил в поставе шт. до 19 Минимальная толщина доски на входе мм 16 Скорость подачи(регулируется ступенчато) м/мин 0,8 / 1,0 / 1,5 Толщина пропила гаттерной пилы мм 2,5 Мощность двигателя привода пилы: кВт 15 Напряжение питания В 380 Габаритные размеры пилорамы: пильного блока: длина / ширина / высота рольгангов(1секция)длина / ширина / высота м м 2,42 /1,2/2,02 2,02/0,9/1,2 Масса пильного блока рольганга(1 секция) кг кг 1900 27,5
